BẢNG BÁO GIÁ
( Ngày : 01/11/2025 )

CÔNG TY CP TẬP ĐOÀN VINACOMM xin gửi tới Quý Khách Hàng báo giá sản phẩm của chúng tôi:

Sản phẩm

Chi tiết

Đơn giá

Thành tiền

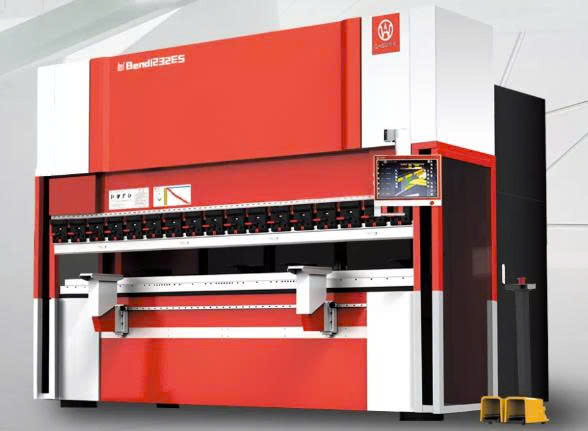

Máy chấn tôn CNC GHBend1232ES

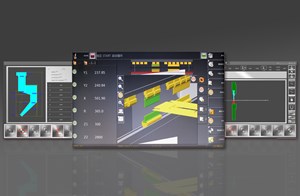

Bộ điều khiển CNC nhập khẩu từ Ý

Màn hình điện dung LCD 15,6 inch, điều khiển cảm ứng chính xác, mang đến cho khách hàng trải nghiệm lập trình tương tác có giá trị.

Được trang bị các thuật toán điều khiển hiệu quả để tối ưu hóa chu kỳ làm việc của máy, do đó có thể sản xuất nhiều phôi hơn trong cùng một thời điểm.

Bộ điều khiển CNC nhập khẩu từ Ý

* Tự động tính toán quá trình uốn sản phẩm.
* Tự động tính toán giá trị bù lệch.
* Mô phỏng uốn hiển thị 3D.
* Có chức năng đếm phôi.
* Hỗ trợ chức năng nhập đồ họa CAD.
* Bộ nhớ lớn 16GB. Hỗ trợ chức năng gọi và chỉnh sửa khuôn sản phẩm 3D.

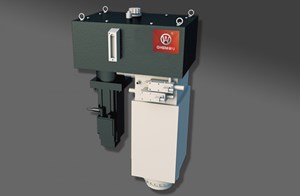

Hệ thống điện hybrid GHBM

Tiết kiệm năng lượng: Tiêu thụ điện năng ít hơn 60% so với thiết kế truyền thống. Không tiêu thụ điện năng khi ram chờ di chuyển.
Hiệu quả: Thời gian làm việc ít hơn 30% so với thiết kế dẫn động bằng động cơ bước thông thường.
Ổn định: Nhiệt độ dầu thủy lực thấp hơn, giảm đáng kể sự cố hệ thống thủy lực.
Tiêu thụ điện năng thấp: Thể tích bình dầu chỉ bằng 30% so với bình dầu thông thường.

Bộ điều khiển CNC nhập khẩu từ Ý

Màn hình điện dung LCD 15,6 inch, điều khiển cảm ứng chính xác, mang đến cho khách hàng trải nghiệm lập trình tương tác có giá trị.

Hàn khung

Khung được hàn bằng thiết bị hàn tự động, đường hàn đồng đều, giúp khung khó bị biến dạng khi chịu ứng suất.

Xử lý tăng cường độ cứng của khung

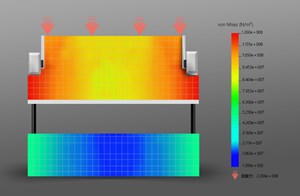

Khung được xử lý lão hóa rung động để loại bỏ ứng suất sau khi hàn. Cuối cùng, độ cứng tổng thể của khung được tăng cường để có thể chịu được tải trọng làm việc dài hạn.

Xử lý tăng cường độ cứng của khung

Sở hữu nhiều thiết kế được cấp bằng sáng chế. Nhiều cải tiến đã được thực hiện để phù hợp với nhu cầu sử dụng thực tế của người dùng, giúp việc định vị uốn trở nên thuận tiện hơn. Thanh vít nhập khẩu và thiết kế ray dẫn hướng tuyến tính kép đảm bảo độ chính xác định vị và độ bền của thanh dẫn hướng.

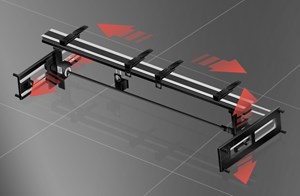

Hệ thống tự động đóng vương miện

Công nghệ bù lệch cơ học tự động được sử dụng để cải thiện hiệu quả độ thẳng của phôi và độ chính xác của góc uốn.
Giá trị bù được tự động tính toán bởi bộ điều khiển CNC
và động cơ được điều chỉnh bằng điện, tiết kiệm thời gian và công sức; thiết kế nêm cơ học có tuổi thọ cao hơn!

Thiết kế công nghiệp hoàn toàn mới, tay nghề thủ công xuất sắc

Kẹp tháo lắp nhanh, thiết kế thanh lịch và tiện dụng mang lại trải nghiệm tốt hơn cho người dùng.

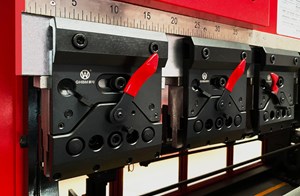

Kẹp tháo lắp nhanh hai mặt (tiêu chuẩn)

Khuôn có thể được lắp đặt nhanh chóng ở cả hai mặt, phù hợp để gia công nhiều loại phôi phức tạp và tiết kiệm chi phí khuôn.

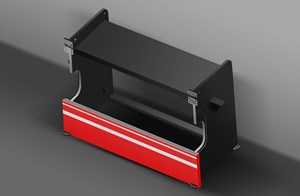

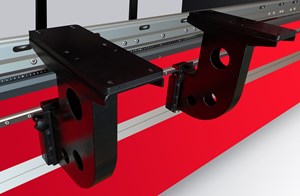

Thiết bị hỗ trợ trượt phía trước

Thiết bị hỗ trợ phía trước có thể di chuyển sang trái và phải dọc theo thanh dẫn hướng tuyến tính và có thể điều chỉnh chiều cao của vật liệu hỗ trợ. Thiết bị này cung cấp khả năng hỗ trợ mạnh mẽ khi gia công tấm kích thước lớn.

Đèn LED chiếu sáng khu vực làm việc

Thiết kế ánh sáng làm việc hợp lý cho phép các sợi quang được tập trung vào khu vực xử lý, cải thiện hiệu quả độ sáng của khu vực xử lý và mang lại trải nghiệm vận hành thoải mái cho người vận hành uốn.

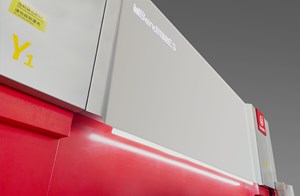

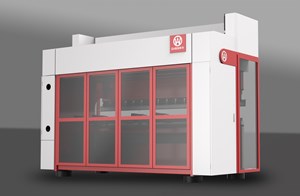

Hàng rào bảo vệ an toàn toàn diện

Các khu vực nguy hiểm ở mặt sau và hai bên thân máy được cách ly bằng tấm chắn an toàn. Ngoài ra còn có các ngăn khuôn bổ sung ở bên hông máy.

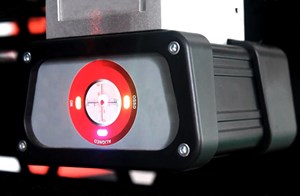

Thiết bị bảo vệ an toàn laser (Tùy chọn)

Thiết bị bảo vệ laser phản ứng nhanh giúp tránh hiệu quả các tai nạn do kẹp tay. Đảm bảo an toàn cho người vận hành và nâng cao an toàn quản lý sản xuất.

Các thành phần cốt lõi

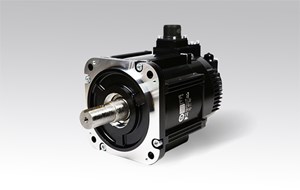

Động cơ Servo

Điều khiển vòng kín đạt được độ chính xác cao hơn, giúp tăng tốc độ làm việc tổng thể của máy.

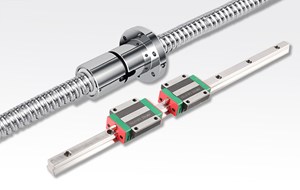

Trục vít me bi HIWIN & Thanh dẫn hướng tuyến tính từ Đài Loan, Trung Quốc

Sử dụng bộ van điện từ Bosch Rexroth và phụ kiện làm kín nhập khẩu từ Đức, đảm bảo thiết bị hoạt động ổn định trong điều kiện tải trọng cao, dài hạn.

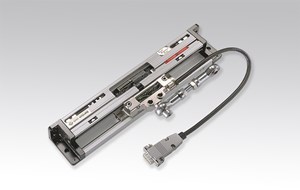

Thước kẻ OPKON từ Thổ Nhĩ Kỳ

Nó có thể thực hiện phát hiện tọa độ của thanh ram theo thời gian thực và nhanh chóng, đảm bảo độ chính xác khi gia công chi tiết.

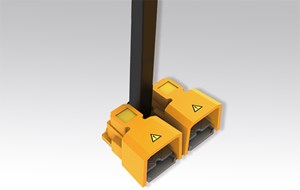

Công tắc chân KACON từ Hàn Quốc

Bàn đạp có khả năng chịu nhiệt độ cao, va đập và mài mòn. Cáp kết nối công tắc chân có khả năng chống nước, chống dầu và chống sốc, an toàn và đáng tin cậy.

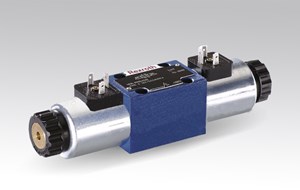

Van điện từ Bosch Rexroth từ Đức

Độ cứng cao, khả năng chịu tải lớn, độ chính xác định vị cao. Các chi tiết ít bị mài mòn và độ chính xác có thể duy trì trong thời gian dài.

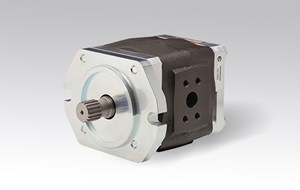

Bơm dầu HAWE từ Đức

Khả năng duy trì áp suất cao. Dừng bơm
và duy trì áp suất trong 5 phút, độ sụt áp không được vượt quá 5Mpa.

TÊN	QUỐC GIA GỐC	THƯƠNG HIỆU
Khung máy	TRUNG QUỐC	GHBM
Xi lanh dầu	TRUNG QUỐC	GHBM
Hệ thống điều khiển bơm	TRUNG QUỐC	GHBM
Thước đo phía sau	TRUNG QUỐC	GHBM
Bàn làm việc bù bụi	TRUNG QUỐC	GHBM
Kẹp nhanh hai mặt	TRUNG QUỐC	GHBM
Hệ thống điều khiển số RK15	TRUNG QUỐC	GHBM
Thiết bị điện	PHÁP	SCHNEIDER
Magnescale	THỔ NHĨ KỲ	OPKON
Công tắc bàn đạp	HÀN QUỐC	KACON
Vít dẫn hướng	ĐÀI LOAN, TRUNG QUỐC	HIWIN
Thanh dẫn hướng tuyến tính	ĐÀI LOAN, TRUNG QUỐC	HIWIN

Thông số sản phẩm

Áp suất làm việc tối đa	1200 KN	Tốc độ tiếp cận của Ram	250 mm/giây
Chiều dài uốn tối đa	3200 mm	Tốc độ làm việc của Ram	10-15 mm/giây
Trục CNC	Y1 / Y2 / X / R / V / Z1 / Z2	Tốc độ trả lại của Ram	250 mm/giây
Dung tích xi lanh thủy lực	33×2 L	Phạm vi trục X	600 mm
Kích thước·Chiều dài	3700 mm	Tốc độ tối đa của trục X	350 mm/giây
Kích thước·Độ sâu	1750 mm	Độ chính xác định vị lại trục X	≤0,05 mm
Kích thước·Chiều cao	2800 mm	Phạm vi trục R	150 mm
Công suất động cơ chính	3,9KW × 2	Tốc độ tối đa của trục R	150 mm/giây
Độ sâu họng	400 mm	Độ chính xác định vị lại trục R	≤0,05 mm
Đột quỵ Ram	200 mm	Trọng lượng máy	9000 kg
Chiều cao mở	460 mm	*GHI CHÚ: Có thể thay đổi. Chỉ những thông số kỹ thuật trong ưu đãi và xác nhận đơn hàng của chúng tôi mới có giá trị ràng buộc.

VNĐ

Tổng : VNĐ

Giá trên chưa bao gồm VAT

CHÚ Ý
1 . Hiệu lực báo giá
	Báo giá này có hiệu lực trong vòng 15 Ngày kể ngày báo giá
2 . Miêu tả phạm vi công việc
	Cung cấp lắp đặt hoàn chỉnh hệ thống
3 . Hàng hóa và dịch vụ
	3.1 Hàng hóa chính hãng, mới 100%, đúng nguồn gốc xuất xứ
	3.2 Hàng hóa bán tại VINACOMM là mặt hàng đã được kiểm tra và có thời gian thử nghiệm tại thị trường Việt Nam trong khoảng thời gian dài, do đó sản phẩm phải đảm bảo được sự tương thích, tính ưu việt và chất lượng.
	Thông thường hàng hóa bán tại VINACOMM đã được đăng ký chất lượng và chứng nhận hợp chuẩn.
	3.3 Hàng hóa bán tại VINACOMM thường luôn là những sản phẩm có mẫu mã đẹp, phẩm chất tốt, IC luôn được nạp những chương trình có version mới nhất và phần mềm cập nhật đầy đủ nhất mỗi khi khách cần. Thiết bị được kiểm tra ít nhất 2 lần, khi được nhập kho và trước khi cung cấp đến cho khách hàng.
	3.4 Tài liệu được cung cấp bởi VINACOMM luôn đầy đủ với ngôn ngữ tiếng Việt và tiếng Anh. Tính năng của sản phẩm luôn được VINACOMM cung cấp tối đa với sự kết hợp giữa 2 nhu cầu sử dụng của khách hàng và sự chuyên nghiệp của đội ngũ kỹ thuật.
	3.5 Linh kiện và phụ kiện thay thế, nâng cấp trong quá trình sử dụng đảm bảo có đầy đủ, đáp ứng được yêu cầu khách hàng là những sản phẩm chính hãng, giá cả niêm yết hợp lý nhất, đạt tiêu chuẩn chất lượng, không sử dụng hàng nhái, kém phẩm chất, lỗi thời.
4 . Giá
	4.1 Giá trên: Chưa bao gồm VAT 10%. Giá trên chưa bao gồm công lắp đặt ( khảo sát thực tế ).
	4.2 Tỷ giá quy đổi: Theo tỷ giá tự do của thị trường tự do tại thời điểm thanh toán
	4.3 Thanh toán: Trực tiếp bằng tiền mặt hoặc chuyển khoản
	4.4 Bảo hành: - Bảo hành: Phiếu bảo hành tiêu chuẩn của VINACOMM - 12 tháng đúng theo tiêu chuẩn của nhà sản xuất - Đổi mới nếu thiết bị hỏng không sửa được
	4.5 Hàng hoá: - Hàng hoá chính hãng, mới 100% - Đúng nguồn gốc xuất xứ
	4.6 Giao hàng: Giao hàng miễn phí với mọi trọng lượng trong nội thành Hà Nội & TPHCM
	4.7 Hỗ trợ : - Hướng dẫn sử dụng và bảo hành liên tục - Tài liệu lập trình đầy đủ tài liệu kèm theo thiết bị, hỗ trợ hướng dẫn cài đặt cho khách hàng
5 . Bảo hành
	5.1 Thời gian bảo hành là 12 tháng cho các thiết bị kể từ ngày giao hàng cho tất cả các lỗi do sản xuất hay nhân công của Bên Bán.
	5.2 Khách hàng có thể được mượn các thiết bị thay thế trong thời gian chờ bảo hành.
	5.3 Đổi mới nếu thiết bị hỏng không sửa được.
	5.4 Các dịch vụ bảo hành không được áp dụng cho các hỏng hóc do các lỗi thuộc về Bên mua như lưu kho, vận hành, thao tác không đúng quy cách và các trường hợp bất khả kháng như thiên tai, chiến tranh, hỏa hoạn...
	5.5 Thời gian đáp ứng là 02 giờ sau khi có thông báo chính thức đến Trung tâm Dịch vụ kỹ thuật của VINACOMM. Holine: 0942 547 456
	5.6 Hỗ trợ khách hàng liên tục qua chat, email, điện thoại, fax, trực tiếp…
	5.7. Đặc biệt : - Đổi mới thiết bị nếu hỏng không sửa được - Giao hàng miễn phí trong nội thành Hà Nội - Thanh lý hộ thiết bị nếu khách hàng cần nâng cấp hệ thống Các dịch vụ bảo trì có thể được cung cấp sau khi hết thời hạn bảo hành với hợp đồng bảo trì hàng năm.
6 . Phương thức thanh toán
	6.1 Trị giá Hợp đồng (hoặc bất kỳ một khoản phải trả nào khác đã được hai bên thỏa thuận) sẽ được Bên Mua thanh toán cho Bên Bán theo tỷ lệ như sau: - Thanh toán 100% trước khi giao hàng.
	6.2 Các khoản thanh toán có thể được thực hiện bằng tiền mặt, chuyển khoản, séc bằng tiền Đồng Việt Nam.
	6.3 Tài khoản thanh toán: CÔNG TY CỔ PHẦN TẬP ĐOÀN VINACOMM Số TK: 6868668868 Ngân hàng TMCP Á Châu PGD Nguyễn Thái Bình – TP. Hồ Chí Minh
	6.4 Tỷ giá quy đổi : - Theo tỷ giá tự do của thị trường tự do tại thời điểm thanh toán.
