| CÔNG TY CP TẬP ĐOÀN VINACOMM
Địa chỉ: Số 30, Đường Phúc Diễn, Phường Phúc Diễn, Quận Bắc Từ Liêm, Hà Nội
Điện Thoại: Hotline: 0942 547 456
|
BẢNG BÁO GIÁ
( Ngày : 01/05/2025 ) |
CÔNG TY CP TẬP ĐOÀN VINACOMM xin gửi tới Quý Khách Hàng báo giá sản phẩm của chúng tôi:

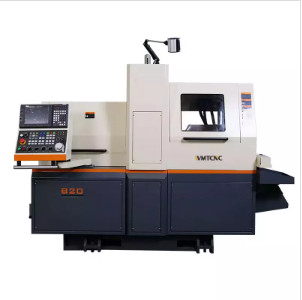

| Sản phẩm | Chi tiết | Đơn giá | SL | Thành tiền |  Máy tiện kiểu Thụy Sĩ Cnc độ chính xác cao 5 trục B20 với trục chính kép để tiện và phay |
Mô tả Sản phẩm
Đặc trưng:
1. Sử dụng trục xoay bộ đếm và trụ công cụ phía sau, quá trình xử lý trước và sau có thể được thực hiện cùng một lúc.
2. Được trang bị đầu nguồn bên 3 trục, vòi cứng bên, vòi cứng phía trước, vòi cứng phía sau.
3. Được trang bị không có thiết bị dẫn hướng, phù hợp nhất để gia công các phôi ngắn có độ chính xác cao.
4. Điều chỉnh mâm cặp bằng lực kẹp của trục chính và trục sau, có thể dễ dàng kẹp các bộ phận tốt và chính xác Ống lót dẫn hướng cố định và ống lót dẫn hướng liên kết có lợi ích tốt hơn.
5. Trục chính làm mát bằng dầu trục chính không có góc chết làm mát ở tốc độ cao, và nó có khả năng tản nhiệt đồng đều hơn và hiệu suất mạnh hơn trục chính điện làm mát bằng không khí thông thường.
6. Máy này vận hành tuyệt đối, không cần phải bật tắt điểm ban đầu, tiết kiệm thời gian, công sức và nhân công. Cung cấp điện liên tục trong 24 giờ, hiệu quả cao và tiết kiệm nhân công.
|
Thông số kỹ thuật
|
B20
|
|
Con quay
|
|
Tối đa.lỗ xuyên qua thanh
|
Φ20mm
|
|
Đường kính trục chính
|
Φ21mm
|
|
Chiều cao tâm trục chính tính từ mặt đất
|
1050mm
|
|
Tốc độ quay trục chính cơ giới/Sevrvo
|
10000/5000r/phút
|
|
Sức mạnh của trục chính cơ giới/Servo
|
7,5kw/4kw
|
|
Trục chính phụ
|
|
Tối đa.đường kính kẹp
|
Φ20mm
|
|
Tốc độ trục chính
|
0-5000r/phút
|
|
Công suất động cơ
|
2kw
|
|
Hệ thống CNC
|
|
LNC
|
LNC-T6800D
|
|
Tối thiểu.đơn vị cài đặt
|
0,001mm
|
|
Tối thiểu.đơn vị di chuyển X
|
0,0005mm
|
|
Tối thiểu.đơn vị di chuyển Z
|
0,001mm
|
|
Cắt nhanh
|
1-4000mm/phút
|
|
Tốc độ di chuyển nhanh X
|
20000mm/phút
|
|
Y tốc độ di chuyển nhanh
|
20000mm/phút
|
|
Tốc độ di chuyển nhanh Z
|
20000mm/phút
|
|
Đột quỵ
|
|
X đột quỵ
|
140mm (Giá trị đường kính)
|
|
nét chữ Y
|
300mm
|
|
đột quỵ Z
|
300mm
|
|
Công suất động cơ servo trục X
|
1kw
|
|
Công suất động cơ servo trục Y
|
1kw
|
|
Công suất động cơ servo trục Z
|
1kw
|
|
Đường dẫn
|
Hướng dẫn tuyến tính
|
|
đột quỵ X1
|
500mm (Giá trị đường kính)
|
|
hành trình Z1
|
200mm
|
|
Công suất động cơ servo X1
|
1kw
|
|
Công suất động cơ servo Z1
|
1kw
|
|
Quyền lực
|
|
Điện áp định mức
|
AC 3 pha 380V
|
|
Tần số định mức
|
50HZ
|
|
Tổng công suất đầu vào
|
17kw
|
|
Hệ thống làm mát
|
|
Công suất động cơ cắt
|
0,18kw
|
|
Dung tích thùng chứa nước làm mát
|
150L
|
|
Hệ thống bôi trơn
|
|
Công suất động cơ
|
25 tuần
|
|
Dung tích
|
1,5L
|
|
Công cụ trực tiếp
|
|
Công cụ trực tiếp bên cạnh
|
4 không.
|
|
Quyền lực
|
1kw
|
|
ống kẹp ER
|
ER11/ER16 (mỗi cái 2 số)
|
|
Công cụ trực tiếp phía trước (tùy chọn)
|
3 không.
|
|
Công cụ trực tiếp phía trước cho trục chính phụ (tùy chọn)
|
4 không.
|
|
bài đăng công cụ
|
|
Công cụ vuông 12 * 12 + công cụ nhàm chán Φ20
|
6 số + 4 số
|
|
Kích thước máy
|
|
|
L*W*H
|
2090*1200*1800mm
|
|
Cân nặng
|
|
| VNĐ | 1 | VNĐ | | Tổng : VNĐ | | Giá trên chưa bao gồm VAT |
|
