Mô tả

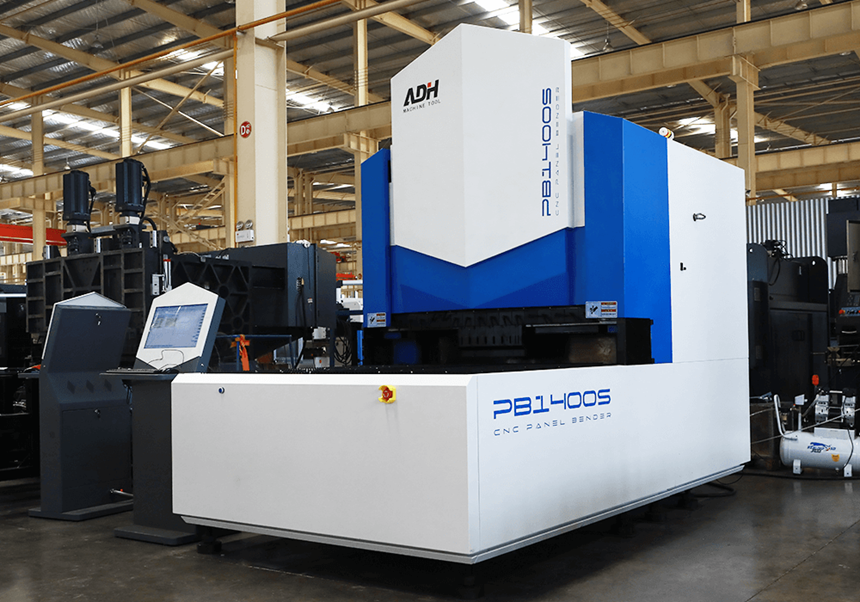

MÁY GẤP TẤM KIM LOẠI CNC PB-S (9 trục)

Vượt qua sự phong tỏa kỹ thuật của Savanini, chúng tôi phân phối được chiếc máy gấp tấm kim loại CNC và giá chỉ khoảng một phần mười.



Video

Xem video dưới đây để tìm hiểu thêm chi tiết.



Truyền động điện Servo

Máy uốn bảng điện Servo là giải pháp uốn cong phi thủy lực nhanh chóng và chính xác để đảm bảo năng suất, độ chính xác, độ lặp lại và độ tin cậy.



Bộ xoay phôi tự động

Áp dụng thiết kế cốc hút, nhanh chóng và hiệu quả.







Trạm điều khiển

Hệ thống điều khiển nhận ra liên kết chín trục (11 trục) thực cùng một lúc, với chuyển động uốn ổn định và phối hợp hoạt động cơ học mạnh mẽ.



Dụng cụ

Không cần tạo khuôn, có thể thiết kế và sản xuất các hình dạng phức tạp bất cứ lúc nào (góc vuông, góc không vuông, v.v., gấp lên hoặc xuống).





Sản phẩm uốn, gấp

Áp dụng cho nhiều loại vật liệu, chủ yếu là thép không gỉ, tấm cán nguội và tấm nhôm.



Động cơ Servo

Tất cả các chuyển động được điều khiển bởi động cơ servo.



Thân bằng gang

Cơ thể được tôi luyện trong lò luyện.



Thành phần điện tử

Các thành phần điện nhập khẩu được sử dụng để đảm bảo sự ổn định điện.



Thông số kỹ thuật

Nếu bạn muốn biết các thông số chi tiết hơn, vui lòng liên hệ với chúng tôi.





Model	PB1400S	Nhận xét
Tối đatốc độ uốn	0,2 giây / lần uốn cong
Tối đachiều rộng uốn	1400mm
Chiều cao uốn	170mm
Điện áp định mức	380V
Công suất đỉnh điện áp	13KW
Công suất trung bình	khoảng 1,2KW
Tiếng ồn	khoảng 40db
Kích thước tổng thể	khoảng: 340cm X 190cm X 290cm
Tổng khối lượng	khoảng 10 tấn
Môi trường hoạt động của người dùng	Hệ điều hành trên win7









Model	PB1400S	Nhận xét
Hệ thống CNC	PC-BASE Hệ thống R & D độc lập mới có 9 trục Hệ thống servo CNC đầy đủ
Động cơ servo	R&D độc lập
Thương hiệu vít	Nhà sản xuất vít hàng đầu quốc tế – Thiết bị kỹ thuật Nam Kinh
Thương hiệu vòng bi	Nhà sản xuất ổ trục Nhật Bản hàng đầu quốc tế-NACHI
Đường ray dẫn hướng tuyến tính	Nhà sản xuất đường sắt dẫn hướng tuyến tính hàng đầu quốc tế-Thiết bị kỹ thuật Nam Kinh
Khung	Đúc hình thành tích hợp
Dụng cụ trên và dưới	Đầu máy cắt hình cầu được cấp bằng sáng chế ADH, chịu mài mòn hơn, tuổi thọ dài hơn
Đơn vị kẹp	Không thể thay thế bộ kẹp cốc hút (có thể thay thế bộ hút)
Tối đađộ dày tấm	UTS 580N / mm2 thép không gỉ 1.0mm	Tấm dày hơn
(Dụng cụ tiêu chuẩn)	UTS 410N / mm2 tấm cán nguội 1.2mm	Có thể tùy chỉnh



Model	PB1400S	Nhận xét
	UTS 265N / mm2 Tấm nhôm 1.6mm
Min.độ dày tấm	0,35mm
Kích thước tối thiểu của hình tứ giác (không bao gồm lề gấp bên trong)	khoảng 180X400mm / 230×330
Kích thước tối thiểu của hình thành song phương	khoảng 180mm
Dụng cụ bản lề (cặp)	×	không bắt buộc
Hướng dẫn nâng cao	×	không bắt buộc
Lệnh Arc	×	không bắt buộc
Bộ đồ rộng và hẹp có thể thay thế	×	không bắt buộc
Trục C nâng	√	Tiêu chuẩn
Hệ thống bôi trơn tự cung cấp dầu	√	Tiêu chuẩn







Model	PB1400S	Nhận xét
Hệ thống phát hiện tải chống sai lệch	√	Tiêu chuẩn
Hệ thống kiểm tra độ dày tấm	√	Tiêu chuẩn
Bộ nạp và dỡ hàng tự động	×	không bắt buộc
Bộ điều khiển tốc độ cao	×	không bắt buộc
Chức năng phẳng	√	Tiêu chuẩn
Hemming	×	không bắt buộc
Máy bơm áp suất âm công suất cao	√	Tiêu chuẩn
Quay tay	×	không bắt buộc
Hệ thống quản lý vận hành và bảo trì đám mây	mở	không bắt buộc
Giao diện dây chuyền sản xuất tự động	mở	không bắt buộc
