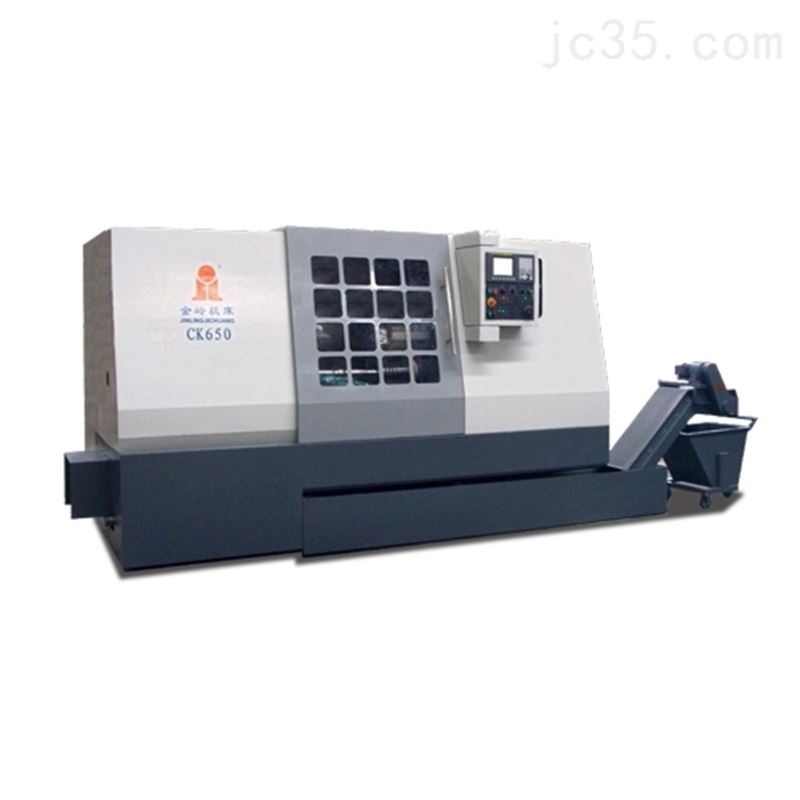

Máy tiện CNC giường nghiêng CK650 sử dụng giường đúc tích hợp nằm ngang. Thanh ray dẫn hướng giường nghiêng về phía sau 45°, đảm bảo loại bỏ phoi trơn tru, hiệu suất hấp thụ sốc tốt và mang lại sự thoải mái cho người vận hành. Máy công cụ được trang bị các thanh dẫn hướng lăn tuyến tính có độ chính xác cao và cặp vít me bi chính xác với độ định vị cao. Hộp trục chính máy công cụ sử dụng hệ thống điều chỉnh tốc độ vô cấp thủy lực ba tốc độ và được trang bị hệ thống làm mát tuần hoàn dầu thủy lực. Trục chính có nhiệt độ tăng thấp, biến dạng nhiệt nhỏ, độ chính xác cao, thích hợp cho việc cắt tốc độ cao và mạnh. Giá đỡ dụng cụ máy công cụ có thể tự động lập chỉ mục và có thể hoàn thành quá trình xử lý liên tục nhiều bước làm việc.
Thông số kỹ thuật của máy tiện CNC giường nghiêng CK650 :
| Thông số kỹ thuật chính của CK650 | ||
|
Mục tham số |
đơn vị | Giá trị thiết kế |
|
Đường kính xoay lớn |
mm | 650 |
|
Đường kính cắt phôi lớn (loại đĩa) |
mm | 530 |
|
Đường kính cắt phôi lớn (trục) |
mm | 380 |
|
Chiều dài phôi tối đa |
mm | 1000 |
|
Giường và độ nghiêng ngang |
bằng cấp | 45° |
|
Đột quỵ lớn |
mm | Trục X: 320 Trục Z: 1000 |
|
Mô hình đầu trục chính |
ISOA2-8 | |
|
Đường kính lỗ xuyên trục chính |
mm | Ф80 |
|
Tốc độ trục chính (vòng/phút) |
vòng/phút |
30~2000 (ba bánh răng, điều chỉnh tốc độ vô cấp trong từng bánh răng) |
| Điều chỉnh tốc độ vô cấp trục chính đơn | ||
|
Công suất động cơ trục chính |
KW | 11 |
|
Kích thước mâm cặp thủy lực trục chính |
mm | 315 |
|
Giá đỡ dụng cụ (tháp thủy lực) |
12 trạm | |
|
Kích thước mặt cắt ngang của thanh công cụ |
mm×mm | 25×25 |
| Đường kính dao cắt | mm | 40 |
|
Thời gian chuyển vị trí công cụ liền kề |
S | 0,5 |
|
Độ chính xác định vị lặp lại của giá đỡ dụng cụ |
mm | 0,005 |
|
Đường kính ống đuôi |
mm | Ф100 |
|
Đường viền tay áo |
mm | 130 |
|
Lỗ côn tay áo |
Mt5 | |
|
Mô-men xoắn của động cơ servo trục X, Z |
Nm | X: 11, Z: 20 |
| Công suất động cơ làm mát | KW | 0,37 |
|
Công suất động cơ trục X, Z |
KW | X:1,8 Z:2,5 |
|
Độ chính xác định vị hai chiều |
mm | X: 0,022 Z: 0,032 |
|
Độ chính xác định vị lặp lại một chiều |
mm | X: 0,006 Z: 0,01 |
|
Tốc độ di chuyển nhanh |
m/phút | X:12Z:20 |
|
Độ chính xác xử lý |
CNTT6 | |
|
Sự bảo vệ |
Hoàn toàn khép kín | |
| Dựa trên nhu cầu cải tiến sản phẩm liên tục, nhà sản xuất có quyền sửa đổi các thông số kỹ thuật mà không cần báo trước. Hình ảnh và thông tin trong danh mục chỉ mang tính chất tham khảo. Nếu có bất kỳ thay đổi nào, sản phẩm thực tế sẽ được ưu tiên áp dụng. | ||
| Phiên bản JLJC2009 | ||
| 2. Cấu hình | ||
| 1. Xi lanh quay và đầu kẹp | ||
| 2. Vít | ||
| 3. Thanh dẫn hướng tuyến tính | Nhật Bản | |
|
4. Tháp pháo, trạm thủy lực |
Trung Quốc Đài Loan Liuxin | |
| 5. Hệ thống | FAUNC-mate-TC | |
| 6. Động cơ | Áp dụng động cơ cấu hình Fanuc | |
| 7. Vòng bi | Nhật Bản NSK | |
| 8. Thiết bị loại bỏ chip | ||
