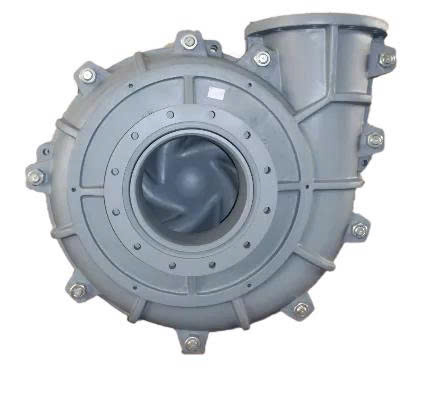

Máy bơm bùn và bùn nhẹ ZL(R) Series
Máy bơm bùn và bùn nhẹ ZL(R) series là máy bơm bùn ly tâm ngang, một tầng, một ống hút, dạng tay đòn, vỏ đôi và dạng nằm ngang, thích hợp cho các điều kiện vận hành có lưu lượng lớn, nồng độ thấp và cột áp thấp. Khi tốc độ thấp, máy bơm này có thể truyền bùn có độ mài mòn mạnh và mật độ cao. So với máy bơm bùn loại WX có đường kính tương đương, loại này có kích thước nhỏ, trọng lượng nhẹ và hiệu suất chi phí cao và đã được sử dụng rộng rãi trong luyện kim, điện, công nghiệp hóa chất, khai thác mỏ, sản xuất giấy, vật liệu xây dựng và các ngành công nghiệp khác.

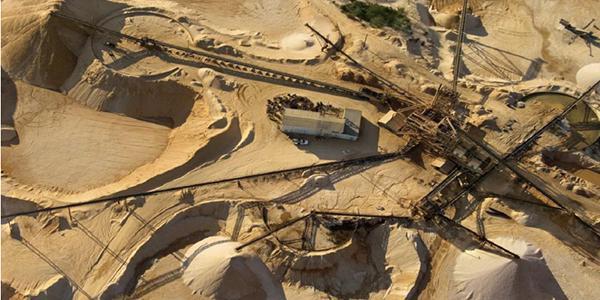

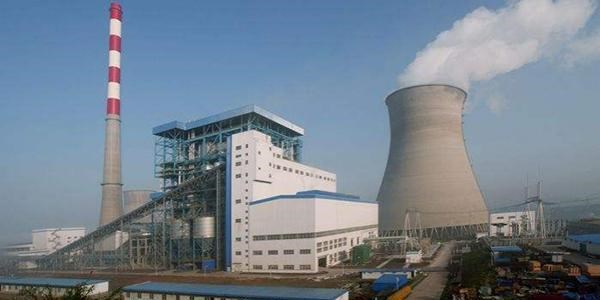

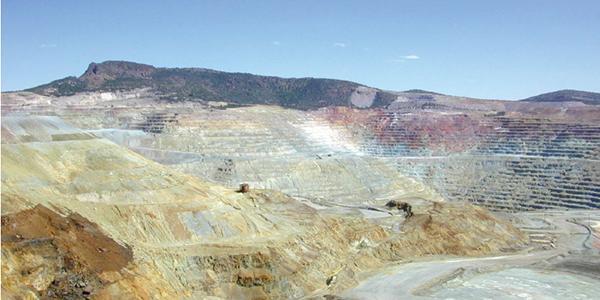

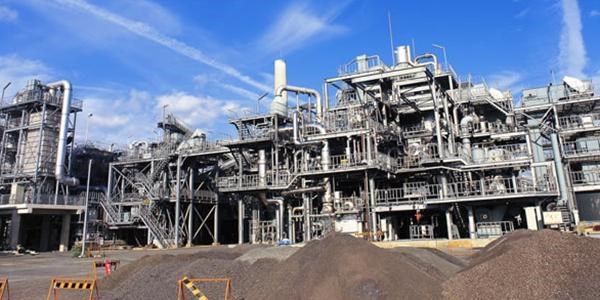

Ứng dụng
Tham số
| Tầm cỡ | 20mm~650mm |
| Lưu lượng tối đa | 10260m³/giờ |
| Đầu tối đa | 63 phút |
| Sự xoay vòng | 200-3000 vòng/phút |
| Quyền lực | 7,5-1200kw |
Để biết thêm chi tiết, hãy xem bảng hiệu suất của nước trong.

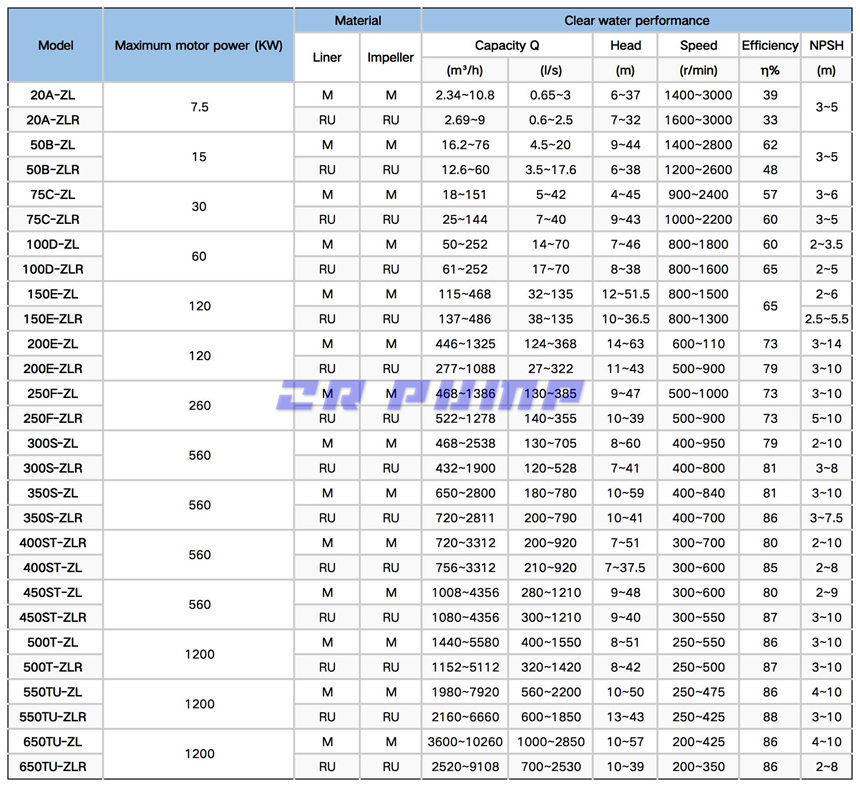

Bảng hiệu suất nước sạch ZL(R)
Đặc điểm cấu trúc
1. Máy bơm này có thể sử dụng trong điều kiện vận hành khắc nghiệt và chịu tải trọng cao vì có đường kính lớn và thanh nhô ngắn để đảm bảo độ cứng của trục.
2. Ống lót bằng thép không gỉ cứng và trục được lắp khít, kết hợp với vòng chữ O ở hai đầu, do đó trục có khả năng chống mài mòn và chống ăn mòn.
3. Tấm ốp trước hoặc sau của cánh quạt được trang bị lưỡi phụ, có thể giảm lưu lượng hồi lưu và áp suất phớt. Các phương pháp khác như rãnh rộng hơn và lưỡi lõm được áp dụng để tăng khả năng chống quá dòng và khả năng chống mài mòn để kéo dài tuổi thọ sử dụng.
4. Khả năng chịu áp suất cao của vỏ và nắp bơm được đảm bảo bằng cách sử dụng vật liệu gang dẻo và gân gia cố.
5. Các thành phần quá dòng sử dụng nhiều loại hợp kim chống mài mòn Cr cao hoặc cao su khác nhau và có các tính năng chống mài mòn, chống ăn mòn, chống va đập, chống mài mòn và các tính năng khác. Hơn nữa, các thành phần quá dòng kim loại và cao su có thể được sử dụng thay thế cho nhau hoặc theo cách kết hợp để đáp ứng yêu cầu của các điều kiện vận hành khác nhau.
6. Các loại phớt như phớt đóng gói, phớt cánh quạt phụ và phớt cơ khí có sẵn cho phớt trục để đáp ứng các yêu cầu phớt khác nhau.
7. Bạn có thể lựa chọn lắp đặt vị trí đầu ra của máy bơm theo tám góc khác nhau (với khoảng cách 45 độ).
8. Bôi trơn bằng dầu và bôi trơn bằng mỡ được cung cấp cho cụm ổ trục. Các thành phần bôi trơn bằng dầu có thể hạ nhiệt độ vận hành hiệu quả để giảm sự cố do nhiệt độ ổ trục quá cao gây ra. Các thành phần bôi trơn bằng mỡ có đặc điểm là cấu trúc đơn giản, vận hành đáng tin cậy và dễ lắp đặt, đưa vào vận hành và bảo trì.

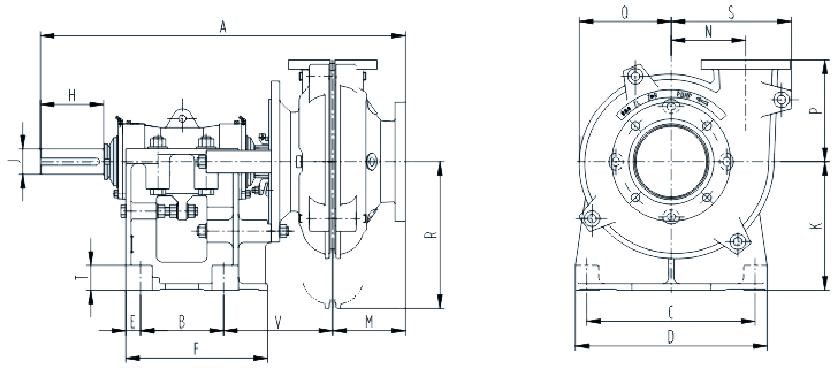

Bản vẽ phác thảo

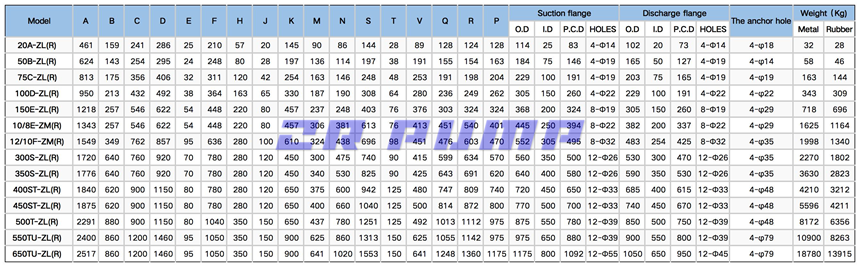

Kích thước phác thảo
