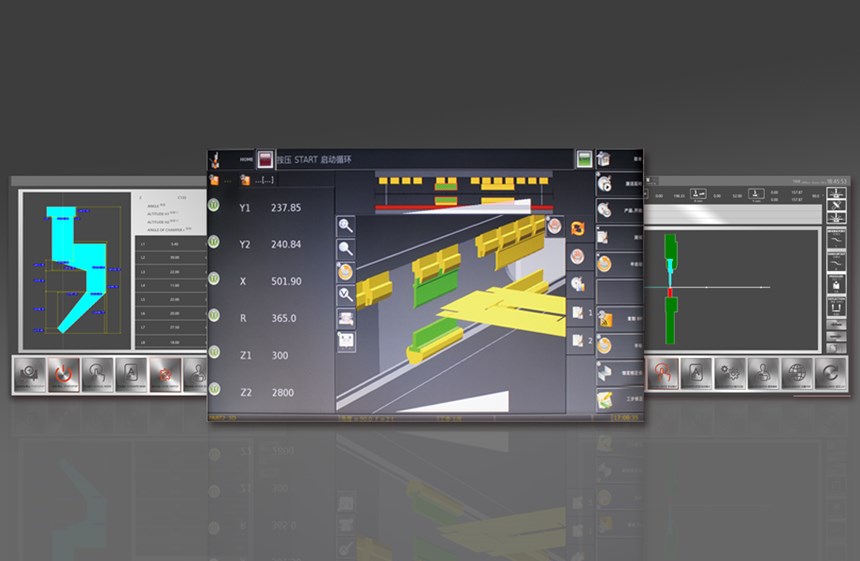

Bộ điều khiển CNC nhập khẩu từ Ý





Màn hình điện dung LCD 15,6 inch, điều khiển cảm ứng chính xác, mang đến cho khách hàng trải nghiệm lập trình tương tác có giá trị.

Được trang bị các thuật toán điều khiển hiệu quả để tối ưu hóa chu kỳ làm việc của máy, do đó có thể sản xuất nhiều phôi hơn trong cùng một thời điểm.





















































































































































































Bộ điều khiển CNC nhập khẩu từ Ý



 * Tự động tính toán quá trình uốn sản phẩm.
* Tự động tính toán giá trị bù lệch.
* Mô phỏng uốn hiển thị 3D.
* Có chức năng đếm phôi.
* Hỗ trợ chức năng nhập đồ họa CAD.
* Bộ nhớ lớn 16GB. Hỗ trợ chức năng gọi và chỉnh sửa khuôn sản phẩm 3D.

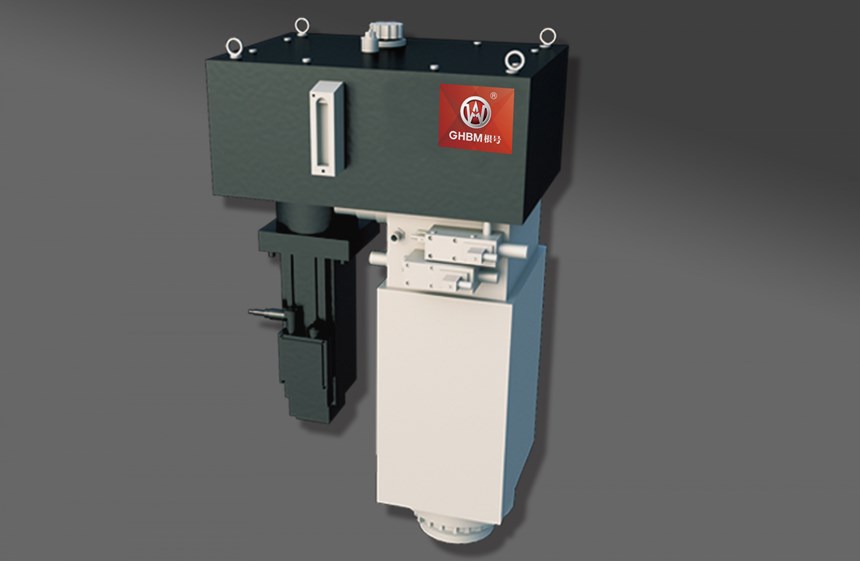

Hệ thống điện hybrid GHBM



Tiết kiệm năng lượng:  Tiêu thụ điện năng ít hơn 60% so với thiết kế truyền thống. Không tiêu thụ điện năng khi ram chờ di chuyển.
Hiệu quả:  Thời gian làm việc ít hơn 30% so với thiết kế dẫn động bằng động cơ bước thông thường.
Ổn định: Nhiệt độ dầu thủy lực thấp hơn, giảm đáng kể sự cố hệ thống thủy lực.
Tiêu thụ điện năng thấp: Thể tích bình dầu chỉ bằng 30% so với bình dầu thông thường.















































































Bộ điều khiển CNC nhập khẩu từ Ý





Màn hình điện dung LCD 15,6 inch, điều khiển cảm ứng chính xác, mang đến cho khách hàng trải nghiệm lập trình tương tác có giá trị.

Được trang bị các thuật toán điều khiển hiệu quả để tối ưu hóa chu kỳ làm việc của máy, do đó có thể sản xuất nhiều phôi hơn trong cùng một thời điểm.

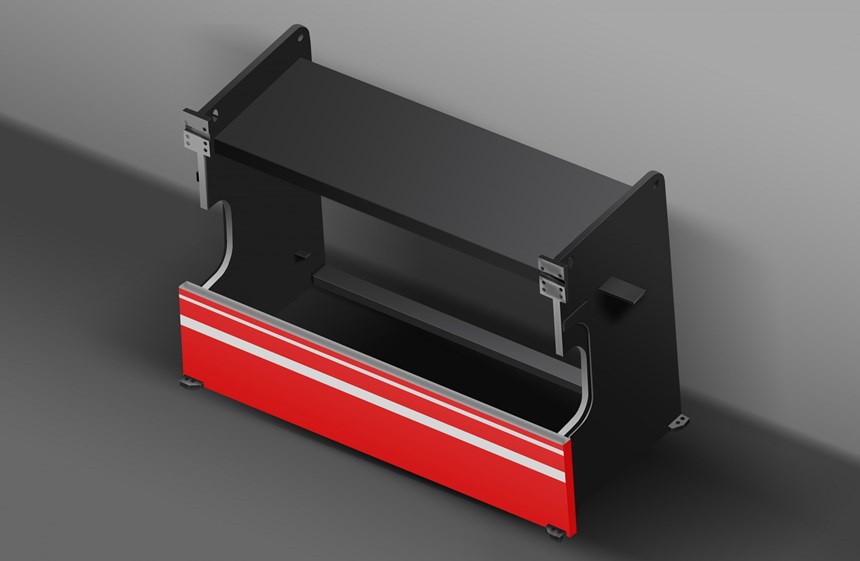

Hàn khung



Khung được hàn bằng thiết bị hàn tự động, đường hàn đồng đều, giúp khung khó bị biến dạng khi chịu ứng suất.

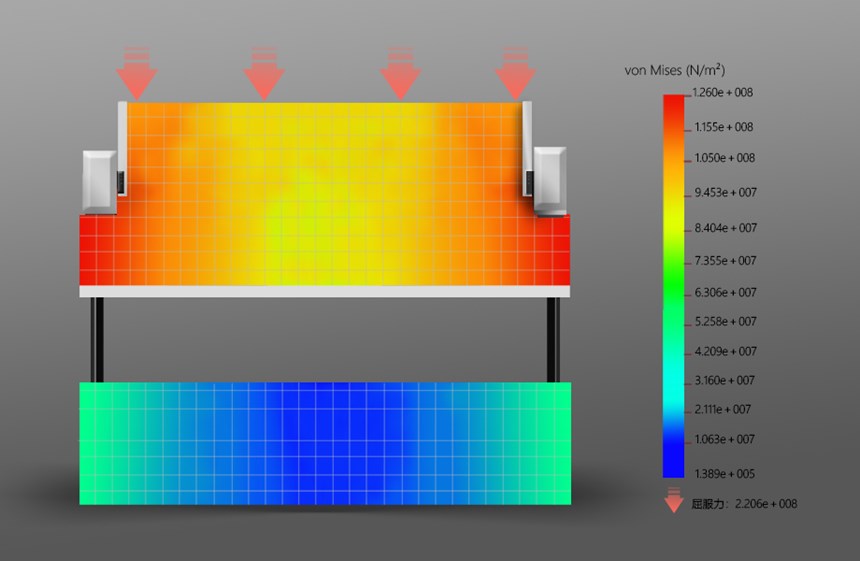

Xử lý tăng cường độ cứng của khung



Khung được xử lý lão hóa rung động để loại bỏ ứng suất sau khi hàn. Cuối cùng, độ cứng tổng thể của khung được tăng cường để có thể chịu được tải trọng làm việc dài hạn.

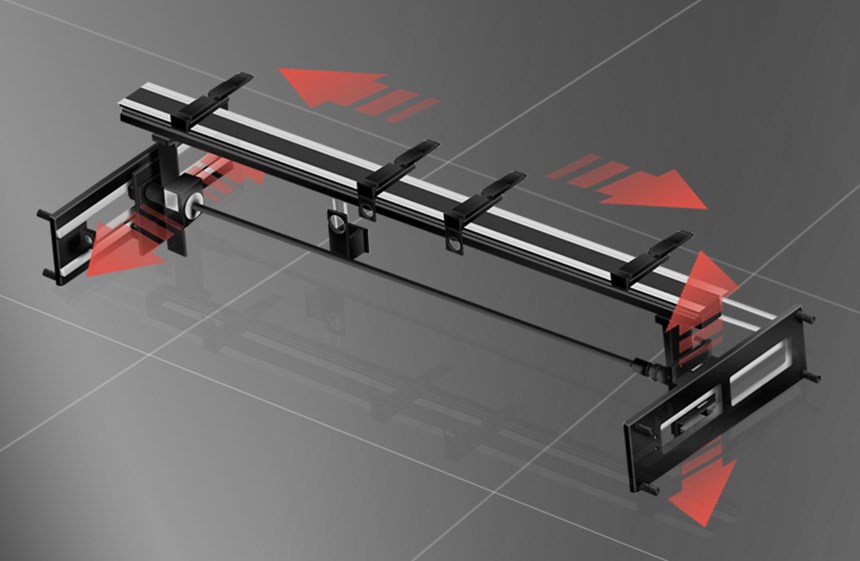

Xử lý tăng cường độ cứng của khung



Sở hữu nhiều thiết kế được cấp bằng sáng chế. Nhiều cải tiến đã được thực hiện để phù hợp với nhu cầu sử dụng thực tế của người dùng, giúp việc định vị uốn trở nên thuận tiện hơn. Thanh vít nhập khẩu và thiết kế ray dẫn hướng tuyến tính kép đảm bảo độ chính xác định vị và độ bền của thanh dẫn hướng.





























































































































































Hệ thống tự động đóng vương miện



Công nghệ bù lệch cơ học tự động được sử dụng để cải thiện hiệu quả độ thẳng của phôi và độ chính xác của góc uốn.
Giá trị bù được tự động tính toán bởi bộ điều khiển CNC
và động cơ được điều chỉnh bằng điện, tiết kiệm thời gian và công sức; thiết kế nêm cơ học có tuổi thọ cao hơn!















































































Thiết kế công nghiệp hoàn toàn mới, tay nghề thủ công xuất sắc





Kẹp tháo lắp nhanh, thiết kế thanh lịch và tiện dụng mang lại trải nghiệm tốt hơn cho người dùng.

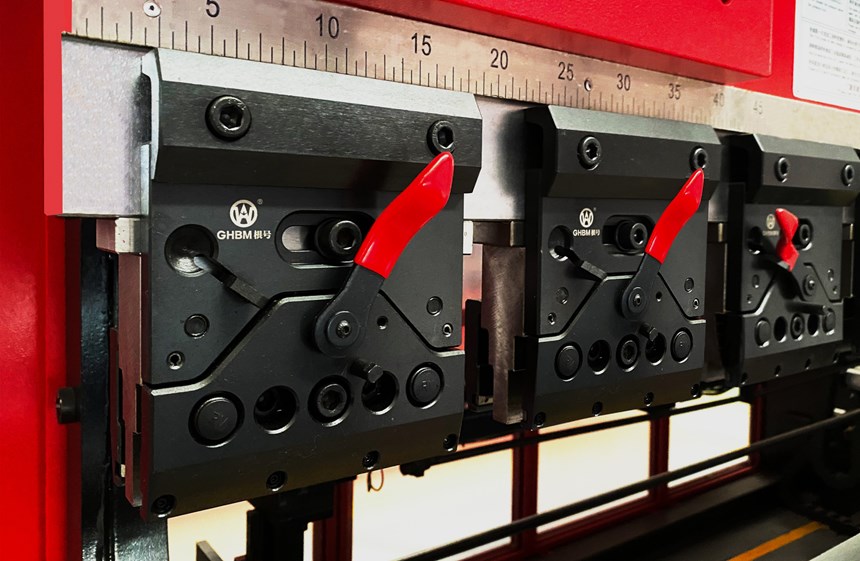

Kẹp tháo lắp nhanh hai mặt (tiêu chuẩn)



Khuôn có thể được lắp đặt nhanh chóng ở cả hai mặt, phù hợp để gia công nhiều loại phôi phức tạp và tiết kiệm chi phí khuôn.

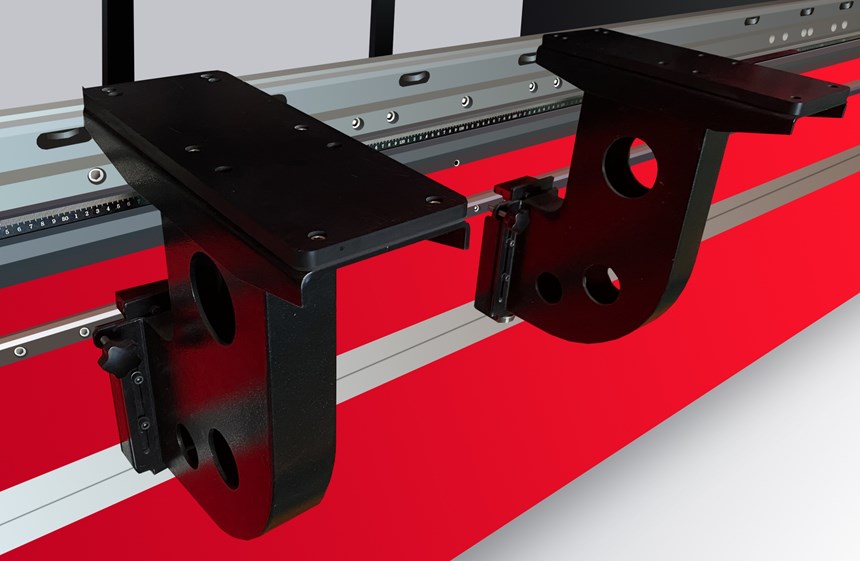

Thiết bị hỗ trợ trượt phía trước



Thiết bị hỗ trợ phía trước có thể di chuyển sang trái và phải dọc theo thanh dẫn hướng tuyến tính và có thể điều chỉnh chiều cao của vật liệu hỗ trợ. Thiết bị này cung cấp khả năng hỗ trợ mạnh mẽ khi gia công tấm kích thước lớn.

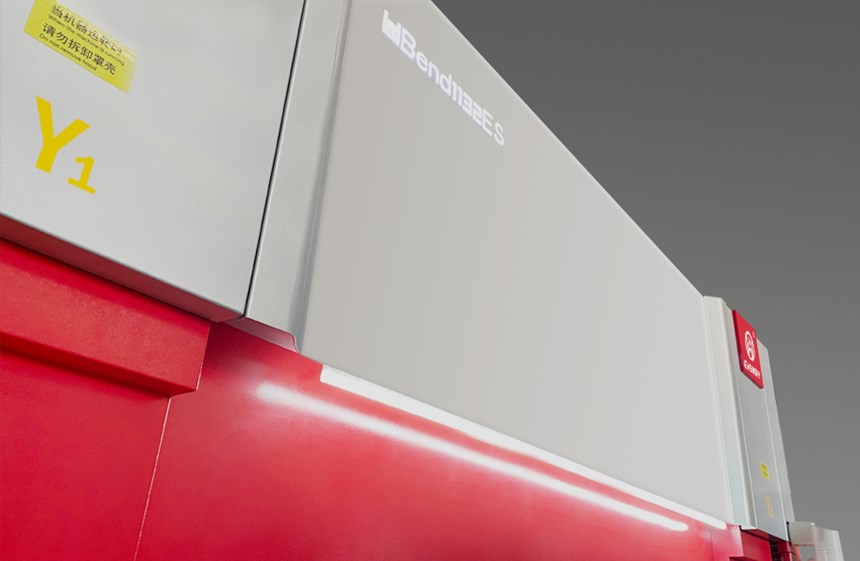

Đèn LED chiếu sáng khu vực làm việc



Thiết kế ánh sáng làm việc hợp lý cho phép các sợi quang được tập trung vào khu vực xử lý, cải thiện hiệu quả độ sáng của khu vực xử lý và mang lại trải nghiệm vận hành thoải mái cho người vận hành uốn.

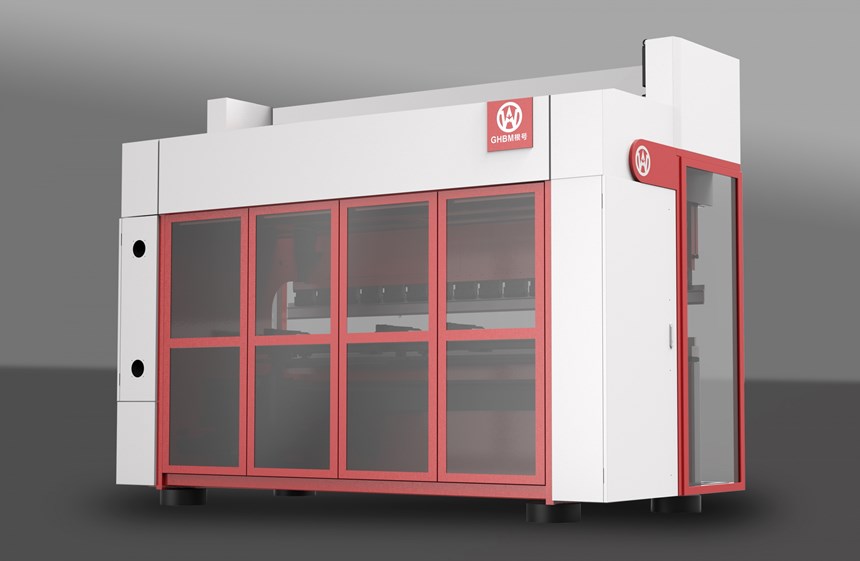

Hàng rào bảo vệ an toàn toàn diện



Các khu vực nguy hiểm ở mặt sau và hai bên thân máy được cách ly bằng tấm chắn an toàn. Ngoài ra còn có các ngăn khuôn bổ sung ở bên hông máy.

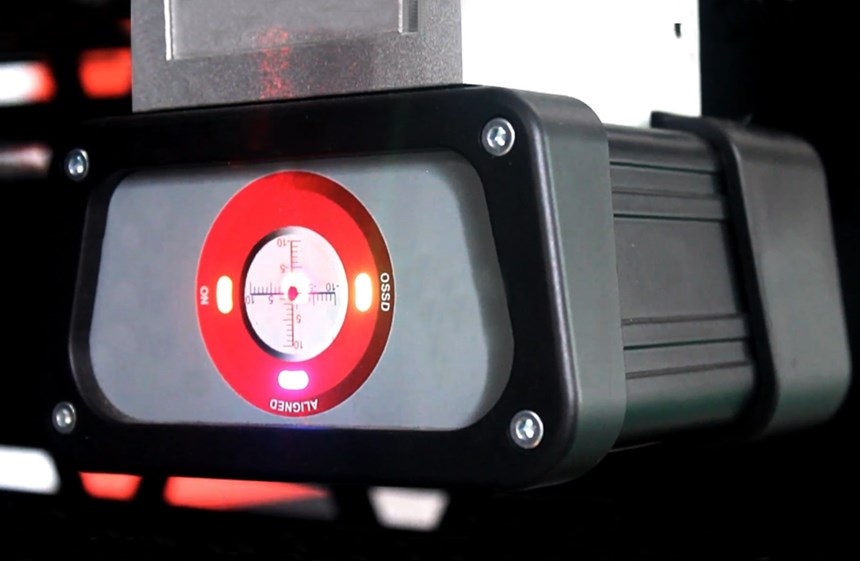

Thiết bị bảo vệ an toàn laser (Tùy chọn)



Thiết bị bảo vệ laser phản ứng nhanh giúp tránh hiệu quả các tai nạn do kẹp tay. Đảm bảo an toàn cho người vận hành và nâng cao an toàn quản lý sản xuất.



































































































Các thành phần cốt lõi





















































Động cơ Servo



Điều khiển vòng kín đạt được độ chính xác cao hơn, giúp tăng tốc độ làm việc tổng thể của máy.

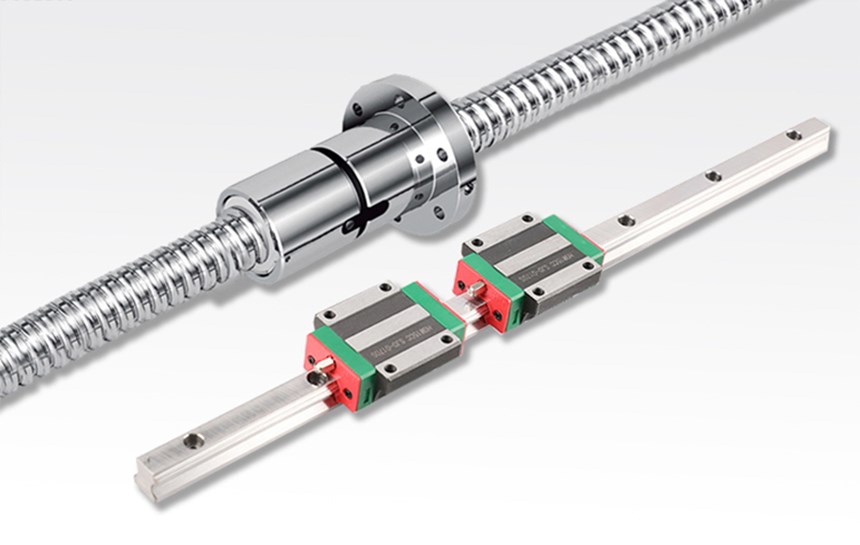

Trục vít me bi HIWIN & Thanh dẫn hướng tuyến tính từ Đài Loan, Trung Quốc



Sử dụng bộ van điện từ Bosch Rexroth và phụ kiện làm kín nhập khẩu từ Đức, đảm bảo thiết bị hoạt động ổn định trong điều kiện tải trọng cao, dài hạn.

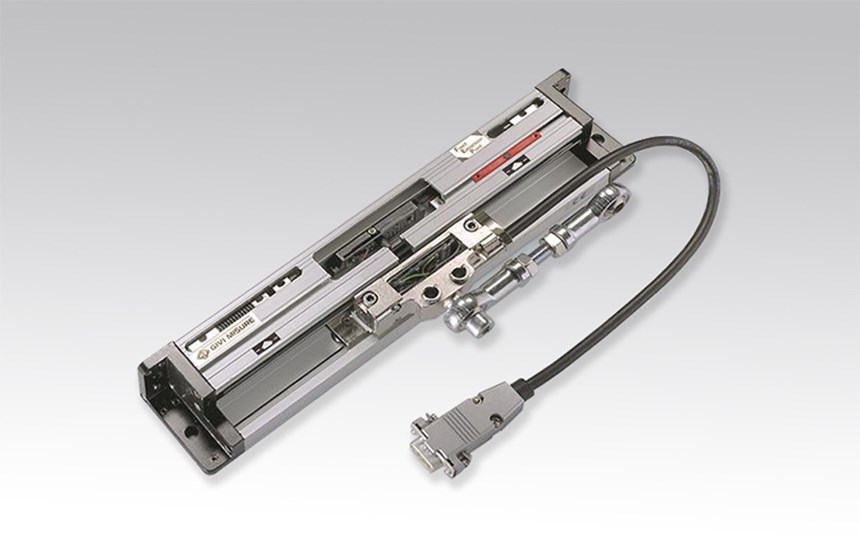

Thước kẻ OPKON từ Thổ Nhĩ Kỳ



Nó có thể thực hiện phát hiện tọa độ của thanh ram theo thời gian thực và nhanh chóng, đảm bảo độ chính xác khi gia công chi tiết.

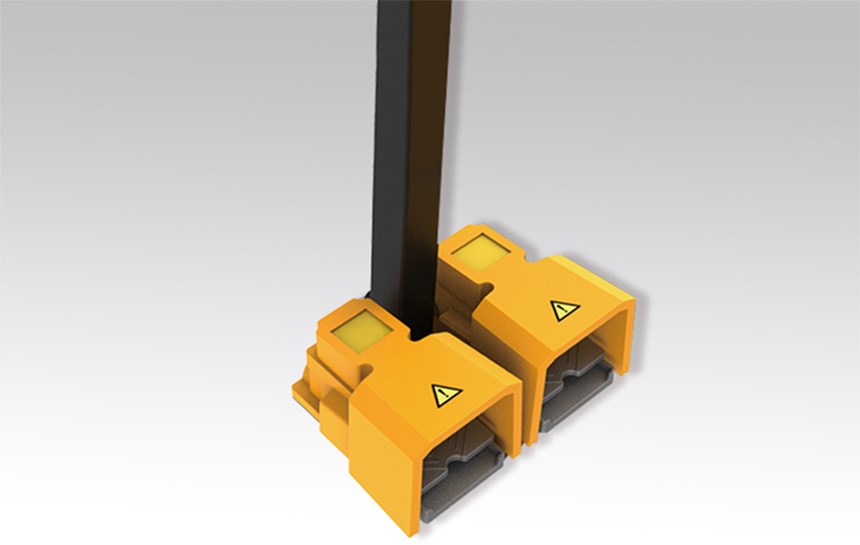

Công tắc chân KACON từ Hàn Quốc



Bàn đạp có khả năng chịu nhiệt độ cao, va đập và mài mòn. Cáp kết nối công tắc chân có khả năng chống nước, chống dầu và chống sốc, an toàn và đáng tin cậy.

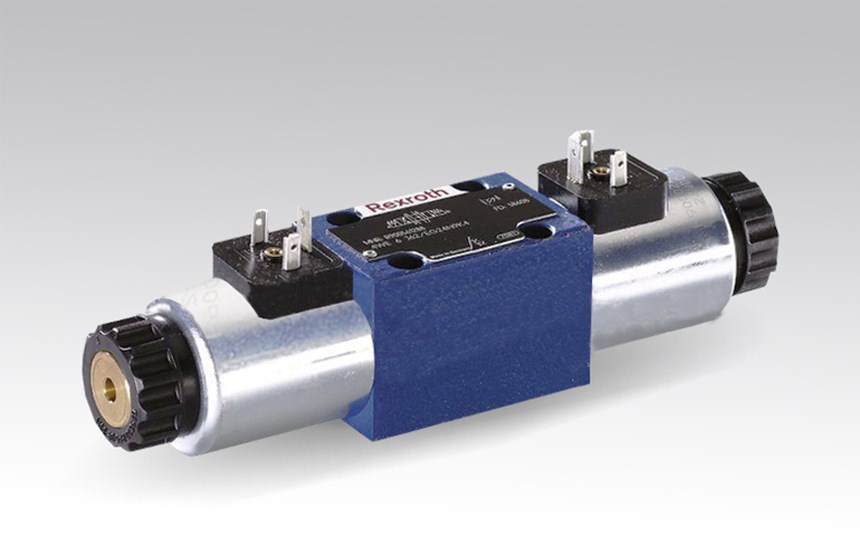

Van điện từ Bosch Rexroth từ Đức



Độ cứng cao, khả năng chịu tải lớn, độ chính xác định vị cao. Các chi tiết ít bị mài mòn và độ chính xác có thể duy trì trong thời gian dài.

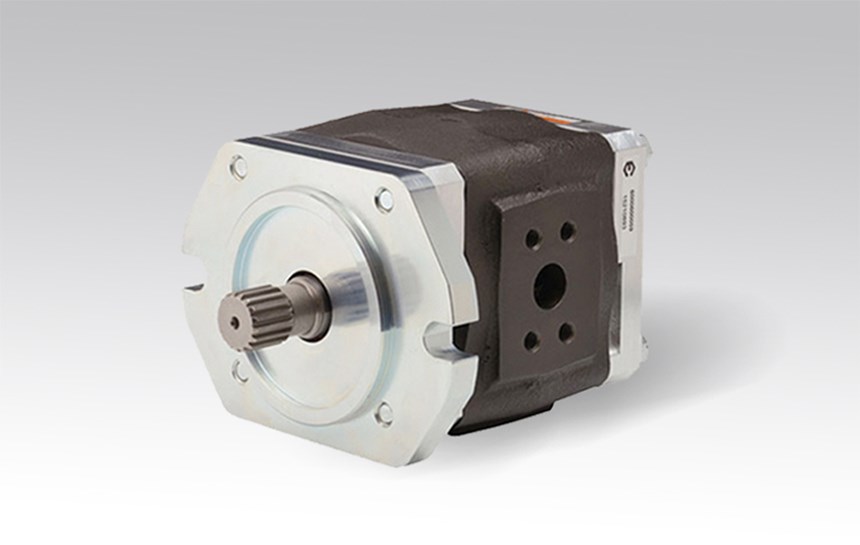

Bơm dầu HAWE từ Đức



Khả năng duy trì áp suất cao. Dừng bơm
và duy trì áp suất trong 5 phút, độ sụt áp không được vượt quá 5Mpa.





















































































TÊN	QUỐC GIA GỐC	THƯƠNG HIỆU
Khung máy	TRUNG QUỐC	GHBM
Xi lanh dầu	TRUNG QUỐC	GHBM
Hệ thống điều khiển bơm	TRUNG QUỐC	GHBM
Thước đo phía sau	TRUNG QUỐC	GHBM
Bàn làm việc bù bụi	TRUNG QUỐC	GHBM
Kẹp nhanh hai mặt	TRUNG QUỐC	GHBM
Hệ thống điều khiển số RK15	TRUNG QUỐC	GHBM
Thiết bị điện	PHÁP	SCHNEIDER
Magnescale	THỔ NHĨ KỲ	OPKON
Công tắc bàn đạp	HÀN QUỐC	KACON
Vít dẫn hướng	ĐÀI LOAN, TRUNG QUỐC	HIWIN
Thanh dẫn hướng tuyến tính	ĐÀI LOAN, TRUNG QUỐC	HIWIN



















































Thông số sản phẩm









































































Áp suất làm việc tối đa	1200 KN	Tốc độ tiếp cận của Ram	250 mm/giây
Chiều dài uốn tối đa	3200 mm	Tốc độ làm việc của Ram	10-15 mm/giây
Trục CNC	Y1 / Y2 / X / R / V / Z1 / Z2	Tốc độ trả lại của Ram	250 mm/giây
Dung tích xi lanh thủy lực	33×2 L	Phạm vi trục X	600 mm
Kích thước·Chiều dài	3700 mm	Tốc độ tối đa của trục X	350 mm/giây
Kích thước·Độ sâu	1750 mm	Độ chính xác định vị lại trục X	≤0,05 mm
Kích thước·Chiều cao	2800 mm	Phạm vi trục R	150 mm
Công suất động cơ chính	3,9KW × 2	Tốc độ tối đa của trục R	150 mm/giây
Độ sâu họng	400 mm	Độ chính xác định vị lại trục R	≤0,05 mm
Đột quỵ Ram	200 mm	Trọng lượng máy	9000 kg
Chiều cao mở	460 mm	*GHI CHÚ: Có thể thay đổi. Chỉ những thông số kỹ thuật trong ưu đãi và xác nhận đơn hàng của chúng tôi mới có giá trị ràng buộc.









































































•





•





•





•





•





•
