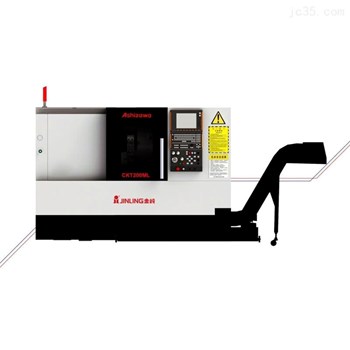

Máy tiện ngang CNC giường nghiêng CKT300ML :

Với công nghệ thế hệ thứ hai mới, trung tâm tiện lý tưởng dành cho người mới bắt đầu này giúp giảm thiểu thời gian thiết lập.

Dòng CKT kết hợp phản hồi từ thế hệ mô hình trước trong quá trình sử dụng, thiết kế lại và khắc phục các liên kết yếu, đồng thời khám phá sâu hơn về độ chính xác, hiệu suất, độ tin cậy và cấu hình. Có thể đáp ứng tốt hơn nhu cầu của khách hàng sử dụng máy tiện cỡ trung. Tập trung vào thị trường phụ tùng ô tô có nhu cầu lớn nhất và yêu cầu cao hơn. Nó có thể đáp ứng hầu hết nhu cầu của thị trường linh kiện vừa và nhỏ và cải thiện năng suất.

Đầu trước của trục chính dòng CKT sử dụng ổ trục con lăn trụ hai dãy và ổ trục bi tiếp xúc góc đẩy tốc độ cao, đầu sau được hỗ trợ bởi ổ trục con lăn trụ hai dãy; giường sử dụng thanh đúc hình chữ L tích hợp, thanh trượt hình chữ nhật nghiêng 45°; đuôi máy được dẫn động bằng thanh vít; Tháp thủy lực 12 vị trí, hệ thống bôi trơn loại điện trở hiếm, được sử dụng rộng rãi trong gia công các bộ phận trục và bộ phận đĩa trong sản xuất ô tô, khuôn mẫu, ổ trục, dầu khí, máy móc khai thác than và các ngành công nghiệp khác. Các bộ phận có thể tự động hoàn thành nhiều quy trình tiện, khoan và gia công khác sau một lần kẹp.

Dòng CKT (trung tâm tiện, trung tâm tiện phay) là máy công cụ CNC có độ cứng cao, độ chính xác cao, đầy đủ chức năng, đặc biệt phù hợp cho các quy trình gia công thô và tinh chuyên sâu. Máy tiện có thiết bị CNC được gọi là trung tâm tiện hoặc trung tâm tổ hợp tiện phay. Ngoài các chức năng hiện có của máy tiện CNC, nó còn có thể hoàn thành phay phẳng, khoan, tiện ren, rãnh thẳng, rãnh xoắn và phay bánh răng, v.v. Nó có các chức năng phức hợp như tiện, phay và doa, và có thể hiện thực hóa khái niệm gia công kẹp một lần và hoàn thiện hoàn toàn.

Đặc điểm của máy tiện ngang CNC giường nghiêng CKT300ML :

1. Toàn bộ máy sử dụng thiết kế tích hợp cơ khí, điện và thủy lực, với ưu điểm là độ cứng cao, cấu trúc nhỏ gọn, diện tích chiếm dụng nhỏ, loại bỏ phoi trơn tru, v.v. Các thanh ray dẫn hướng của máy công cụ đều sử dụng thanh ray dẫn hướng lăn tuyến tính và bộ truyền động sử dụng vít me bi tốc độ cao, có ưu điểm là tốc độ nhanh, tỏa nhiệt thấp và độ chính xác định vị cao. Máy công cụ được bao bọc hoàn toàn để bảo vệ, tự động loại bỏ phoi và bôi trơn tự động.

2. Giường là kết cấu ray dẫn hướng phẳng bậc cao và bậc thấp, sử dụng gân gia cố hình chữ "M", có khả năng chống uốn và xoắn tuyệt vời. Ngay cả khi cắt mạnh, độ chính xác gia công vẫn ổn định.

3. Hệ thống truyền động chính được dẫn động bởi động cơ servo hiệu suất cao, truyền động trục chính quay qua dây đai. Vòng bi trục chính sử dụng cấu trúc có độ cứng cao phù hợp cho việc cắt nặng. Phần hỗ trợ phía trước sử dụng một bộ vòng bi lăn trụ hai dãy và một bộ vòng bi tiếp xúc góc đẩy, phần hỗ trợ phía sau sử dụng một bộ vòng bi lăn trụ hai dãy.

4. Tháp pháo tang trống 12 trạm sử dụng mô tơ servo lập chỉ mục, định vị bánh răng hình vòng cung và cấu trúc kẹp thủy lực để đảm bảo tốc độ thay đổi dụng cụ, độ chính xác định vị lặp lại và độ cứng. Tháp pháo có thể xoay mà không cần nâng lên, giúp ngăn bụi xâm nhập vào tháp pháo một cách hiệu quả và duy trì độ chính xác trong thời gian dài.

5. Sử dụng cấu trúc trục sau servo và trung tâm động. Động cơ servo truyền động cho ụ sau thông qua khớp nối được kết nối trực tiếp với trục vít dẫn, có độ chính xác cao, độ cứng cao và độ tin cậy cao.

6. Truyền động trục X/Z sử dụng động cơ servo AC ghép nối trực tiếp với vít dẫn thông qua khớp nối, có tốc độ phản hồi động nhanh và độ chính xác định vị cao. Ngoài ra, trục vít dẫn hai trục sử dụng cấu trúc kéo giãn trước, giúp giảm hiệu quả ảnh hưởng của độ giãn dài do nhiệt của trục vít dẫn đến độ chính xác gia công.

Thông số kỹ thuật:
