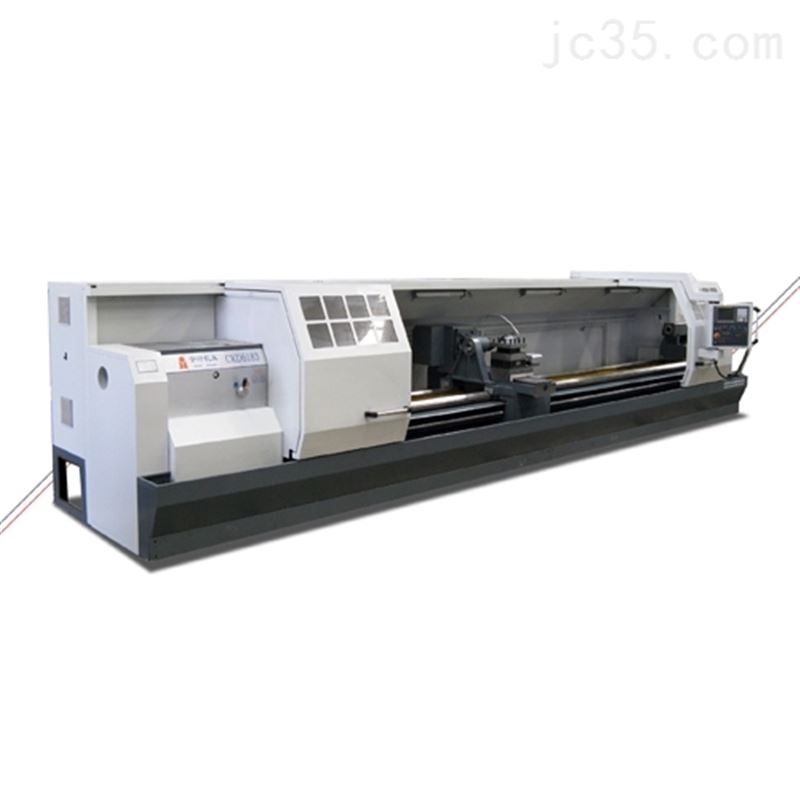

Thông số kỹ thuật của máy tiện và phay CNC CKD6183X :
| Tên | đơn vị | Đặc điểm kỹ thuật | Tên Đơn vị |
đơn vị | Đặc điểm kỹ thuật | |||
| Thông số kỹ thuật chính | Chiều cao trung tâm | mm | 415, 515, 615 | Nguồn cấp dữ liệu theo chiều dọc | Bước vít | Trục Z | mm | 10 |
| Đường kính quay của phôi lớn trên giường | 830, 1030, 1230 | Đường kính ngoài của vít | 63 | |||||
| Đường kính quay của phôi lớn trên giá đỡ dụng cụ | 440, 640, 840 | Mô hình động cơ servo AC | 130ST-M15015 | |||||
| Khoảng cách tối đa giữa hai đỉnh | 1500, 2000, 3000, 4500, 6000 | Mô men tĩnh cực đại | Nm | 15 | ||||
| Chiều dài quay tối đa (hành trình yên xe) | 1350, 1850, 2850, 4350, 5850 | Nguồn cấp dữ liệu chéo | Bước vít | Trục X | mm | 6 | ||
| Đường kính bên trong trục chính | 105 | Đường kính ngoài của vít | 32 | |||||
| Chiều rộng thanh chắn giường | 610 | Mô hình động cơ servo AC | 130ST-M10015 | |||||
| Hộp đầu giường | Lỗ trục chính phía trước côn | Hệ mét | 120 | Mô men tĩnh cực đại | Nm | 10 | ||
| Đầu nhọn | Mohs | Số 6 | Đầu phay | Bước vít | Trục Y | mm | 5 | |
| Phạm vi tốc độ trục chính (hai bánh răng vô cấp) | vòng/phút | 10～800 | Đường kính ngoài của vít | 25 | ||||
| Công suất động cơ chính (động cơ biến tần) | KW | 11 | Mô hình động cơ servo AC | 130ST-M05025 | ||||
| Giá đỡ dụng cụ | Số bài viết về công cụ | 4 | Mô men tĩnh cực đại | Nm | 5 | |||
| Khoảng cách từ đường tâm trục chính đến bề mặt đỡ dụng cụ | mm | 33. 5 | Công suất động cơ đầu phay | KW | 3 (Động cơ tần số thay đổi) | |||
| Kích thước mặt cắt ngang của thanh công cụ | 32*32 | Sự chính xác | Độ chính xác định vị | mm | X:0,03 Z:0,045 | |||
| Đuôi trục | Đường kính tay áo | mm | 120 | Độ chính xác định vị lặp lại | mm | X:0,012 Z:0,02 | ||
| Ống tay áo thuôn nhọn | Mohs | Số 6 | khác | Hệ thống cấu hình chuẩn | GSK980TDC | |||
| Đường viền tay áo | mm | 260 | ||||||
| Hành trình ngang của đuôi trục | ±15 | |||||||
