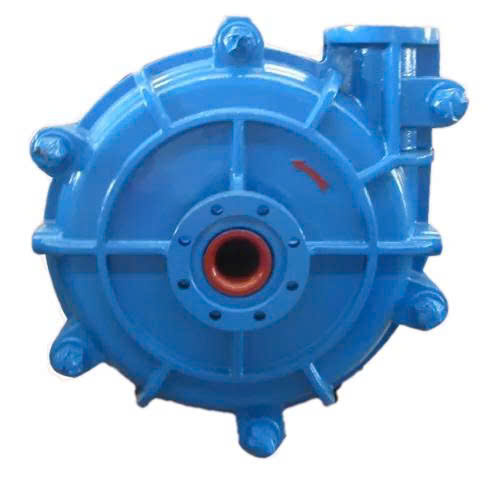

Máy bơm bùn đầu cao dòng ZH
Máy bơm bùn cột áp cao ZH là máy bơm bùn ly tâm nằm ngang, dạng treo , được thiết kế đặc biệt để khắc phục nhu cầu chạy máy bơm thông thường để tạo ra cột áp cao thường được yêu cầu trong nhiều ứng dụng bơm bùn hiện đại, có thể áp dụng cụm bơm đơn thay vì bơm nối tiếp, với chi phí vốn giảm đáng kể, trong khi Máy bơm bùn chống mài mòn và cột áp cao vẫn mang lại tuổi thọ và hiệu quả sử dụng tối ưu. Dòng máy bơm bùn cột áp cao:
Tham số
| Calibre (inch) | 1"-6" |
| Lưu lượng dòng chảy tối đa | 1152m³/giờ |
| Đầu tối đa | 98 phút |
| Tốc độ | 450-2200 vòng/phút |
| Quyền lực | 30-1200kw |

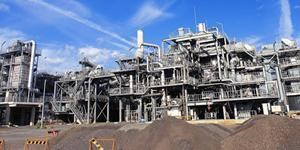

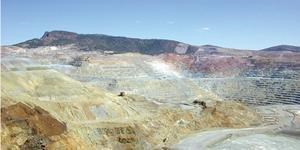

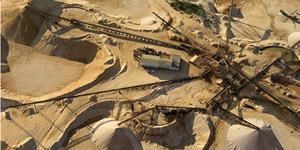

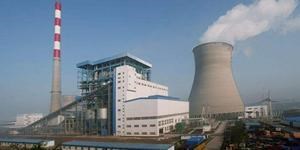

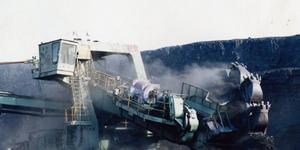

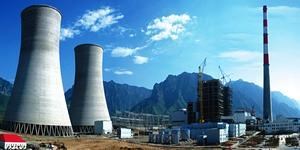

Ứng dụng điển hình của máy bơm bùn đầu cao:
(1) Xả của nhà máy
(2) Cát thô
(3) Chất thải
(4) Nồng độ khoáng chất
(5) Phương tiện nặng
(6) Rửa than
(7) Axit photphoric
(8) Hóa chất xử lý
(9) Tro đáy/tro bay
(10) Luyện kim loại
Tính năng của máy bơm bùn đầu cao
1. Thiết kế ống đôi của máy bơm bùn điện đầu cao hút đơn của chúng tôi cho phép tách trục. Được làm bằng gang dẻo, vỏ bơm có thể chịu được áp suất chính tạo ra trong buồng bơm. Lớp lót được làm bằng vật liệu chống mài mòn và không dính vào vỏ ngoài để dễ bảo trì và thay thế.
2. Thân máy bơm bùn điện đầu cao được cố định vào giá đỡ bằng nhiều bu lông. Người dùng có thể dễ dàng điều chỉnh khoảng cách giữa cánh quạt và miếng hút từ bên dưới vỏ máy.
3. Phớt tuyến nước, phớt cơ khí và phớt thoát nước ngăn ngừa rò rỉ bùn trong quá trình bơm.
4. Cấu trúc nhỏ gọn cho phép máy bơm chiếm ít diện tích.
Mô hình thủy lực
Phần đầu ướt có thể được đúc từ kim loại cứng . Chúng duy trì hiệu suất thủy lực tốt ngay cả khi máy bơm bị mòn nhiều. Điều này giúp Máy bơm bùn cấp lọc ép đạt được mức hiệu suất bơm tối ưu trong thời gian dài. Thiết kế cánh quạt có đường kính lớn, kết hợp với đường dẫn dòng chảy hẹp, đảm bảo rằng bùn có thể được bơm lên độ cao cao hơn bình thường.
Phớt trục Phớt
đóng gói
Là một trong những loại phớt được sử dụng phổ biến nhất cho trục quay, phớt tuyến có thể được đặt theo kiểu xả thấp hoặc xả đầy đủ, sử dụng nước xả để ngăn không cho vật liệu thoát ra khỏi vỏ bơm. Phớt này phù hợp với hầu hết mọi ứng dụng bơm. Trong trường hợp chất rắn ăn mòn hoặc nhiệt độ cao, sợi polytetrafluoroethylene hoặc aramid được sử dụng làm vật liệu bịt kín. Để cải thiện hơn nữa khả năng chống mài mòn của trục, ống lót phủ gốm sẽ được sử dụng.
Phớt ly tâm-Máy đẩy
Sự kết hợp giữa cánh quạt và bộ đẩy tạo ra một lớp đệm ngăn rò rỉ. Lớp đệm này, cùng với lớp đệm hoặc lớp đệm môi được sử dụng làm lớp đệm đóng, có thể xử lý các yêu cầu về lớp đệm của các ứng dụng mà không thể sử dụng lớp đệm xả đầy đủ do thiếu nước tại chỗ hoặc cho phép nước đệm vào khoang bơm để pha loãng bùn.
Phớt cơ khí Máy bơm bùn ly tâm đầu cao
dòng ZH sử dụng thiết kế phớt cơ khí chống rò rỉ, thuận tiện cho việc lắp đặt và thay thế. Các loại phớt cơ khí khác là lựa chọn của máy bơm ly tâm phù hợp với nhiều ứng dụng bơm khác nhau.
Chúng tôi cũng sử dụng gốm sứ và hợp kim đặc biệt để ma sát trên các bộ phận có độ bền và độ cứng cao. Thiết kế độc đáo và sự vừa khít liền mạch giữa phớt cơ khí và khoang kín mang lại đặc tính chống mài mòn và va đập tuyệt vời, đảm bảo hiệu quả trong những điều kiện khắc nghiệt nhất .

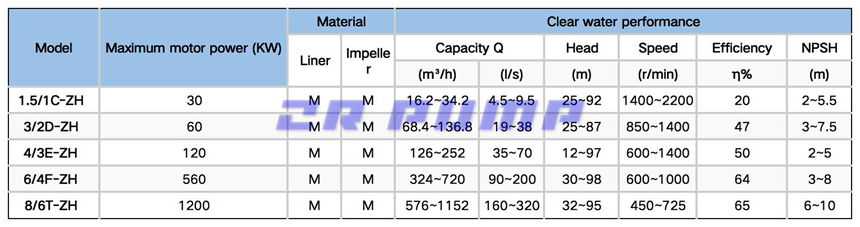

Bảng hiệu suất nước trong ZH
Trong đó:
Đối với bùn mài mòn mạnh, mật độ cao, phạm vi lưu lượng là 40~80%;
Đối với bùn mài mòn trung bình, mật độ trung bình, phạm vi lưu lượng là 40~100%;
Đối với bùn mài mòn thấp, mật độ thấp, phạm vi lưu lượng là 40~120%.
Để biết chi tiết, vui lòng tham khảo bảng hiệu suất nước trong ở phía dưới.

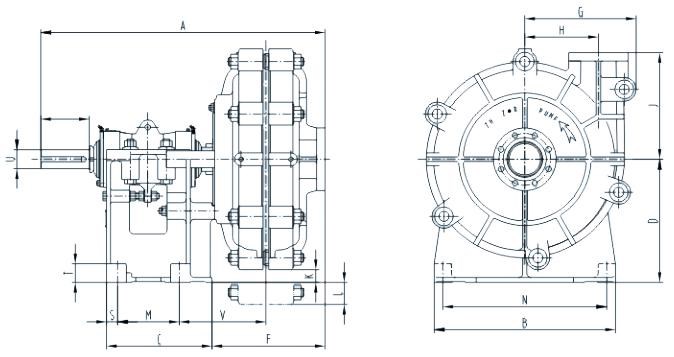

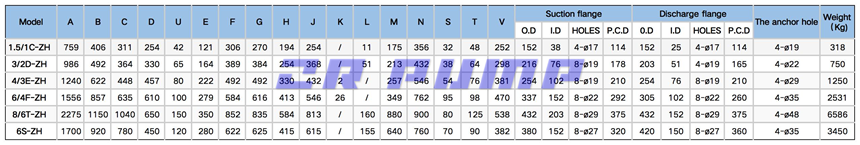

Bản vẽ phác thảo
