Máy bơm bùn và hố ga trục đứng dòng ZV(R)
Máy bơm hạng nặng ZV(R) được thiết kế cho các ứng dụng đòi hỏi độ tin cậy và độ bền cao. Cụm ổ trục cho phép máy bơm chìm bằng gang hạng nặng hoạt động trong điều kiện "kêu cót két" mà không làm hỏng ổ trục và được thiết kế để xử lý bùn mài mòn và chất lỏng ăn mòn bằng cách sử dụng các bộ phận đầu ướt của lớp lót đàn hồi hoặc kim loại . Máy bơm chống mài mòn phù hợp cho khai thác, chế biến hóa chất, xử lý nước thải, sỏi và các ứng dụng quy trình chung.
Dòng máy bơm hố ga chống mài mòn :
Tham số
| Tầm cỡ | 40-250mm |
| Lưu lượng dòng chảy tối đa | 1089m³/giờ |
| Đầu tối đa | 38 phút |
| Tốc độ | 400-2200 vòng/phút |
| Quyền lực | 15-200kw |
Để biết thêm chi tiết, vui lòng tham khảo bảng hiệu suất nước trong ở phía dưới.

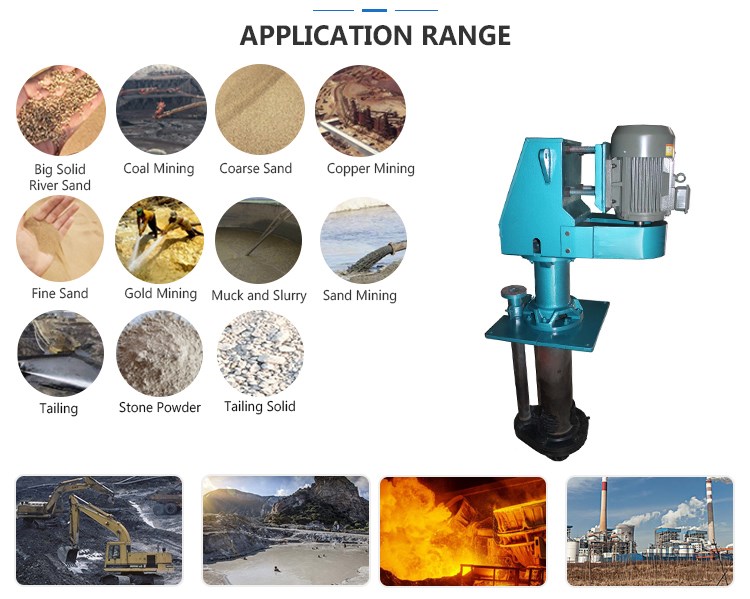

Máy bơm hố ga công suất lớn Ứng dụng tiêu biểu:
(1) Xả máy nghiền
(2) Cát thô (
3) Chất thải đuôi
(4) Nồng độ khoáng chất
(5) Phương tiện nặng
(6) Rửa than
(7) Hóa chất xử lý
(8) Xử lý nước thải
(9) FGD
(10) Xử lý nước thải
1. Máy bơm hố ga kim loại thẳng đứng dòng ZV(R) thường được ngâm trong nước ở đáy bể để vận chuyển các hạt bùn thô, có độ mài mòn cao, có độ nhớt cao.
2. Một trong những đặc điểm chính của máy bơm hố ga kim loại thẳng đứng này là vỏ bơm tích hợp. Đầu ướt có thể thay thế và được làm bằng crôm cao cấp để có khả năng chống ăn mòn tối đa. Máy bơm hố ga kim loại thẳng đứng có sẵn cho các ứng dụng bơm khác nhau.
3. Nhiều loại cánh quạt khác nhau được thiết kế để thực hiện các nhiệm vụ bơm khác nhau.
4. Thiết kế dạng dầm dọc loại bỏ nhu cầu sử dụng phớt trục hoặc phớt nước.
5. Các bộ phận nhúng trong bùn có thể được làm bằng kim loại hoặc cao su.

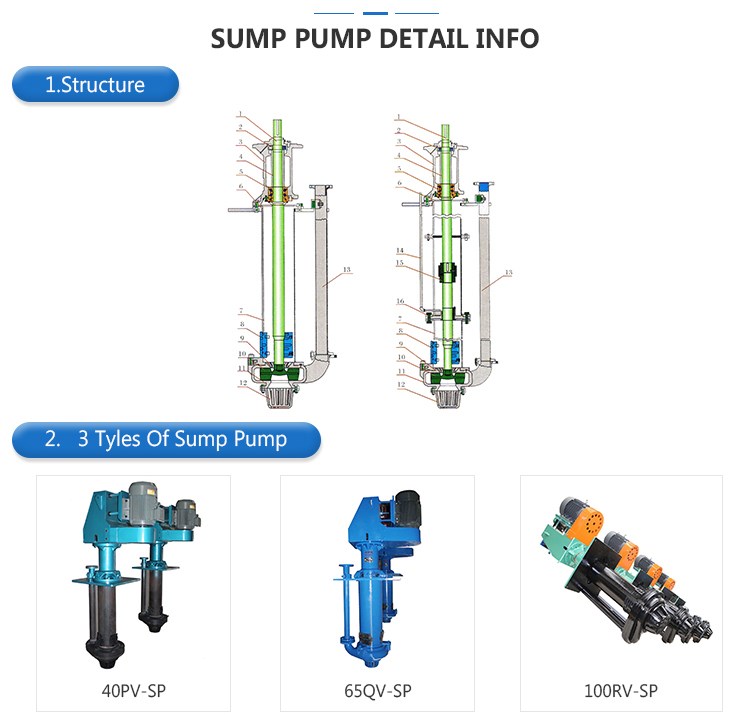

1. Bố cục vật lý của Máy bơm chìm công suất lớn giúp đơn giản hóa các hoạt động bảo trì.
2. Thân máy bơm chìm hạng nặng được bắt bu lông vào tấm đỡ. Một cụm ổ trục được lắp trên đỉnh của tấm đỡ. Gần đầu bơm là ổ trục con lăn côn hai dãy. Kết nối với đầu truyền động là ổ trục con lăn hình trụ một dãy.
3. Lắp trên cụm ổ trục là giá đỡ động cơ hoặc giá đỡ động cơ nơi động cơ được lắp. Một khớp nối linh hoạt hoặc dây đai truyền động kết nối trục động cơ với trục bơm.
4. Nếu không có phớt trục hoặc nước kín, Máy bơm chìm công suất lớn vẫn có thể hoạt động bình thường ngay cả khi không có đủ bùn để đến phía hút.
5. Một bộ lọc lưới được bố trí ở phía hút để tách các hạt lớn ra khỏi bùn.
Mô hình thủy lực

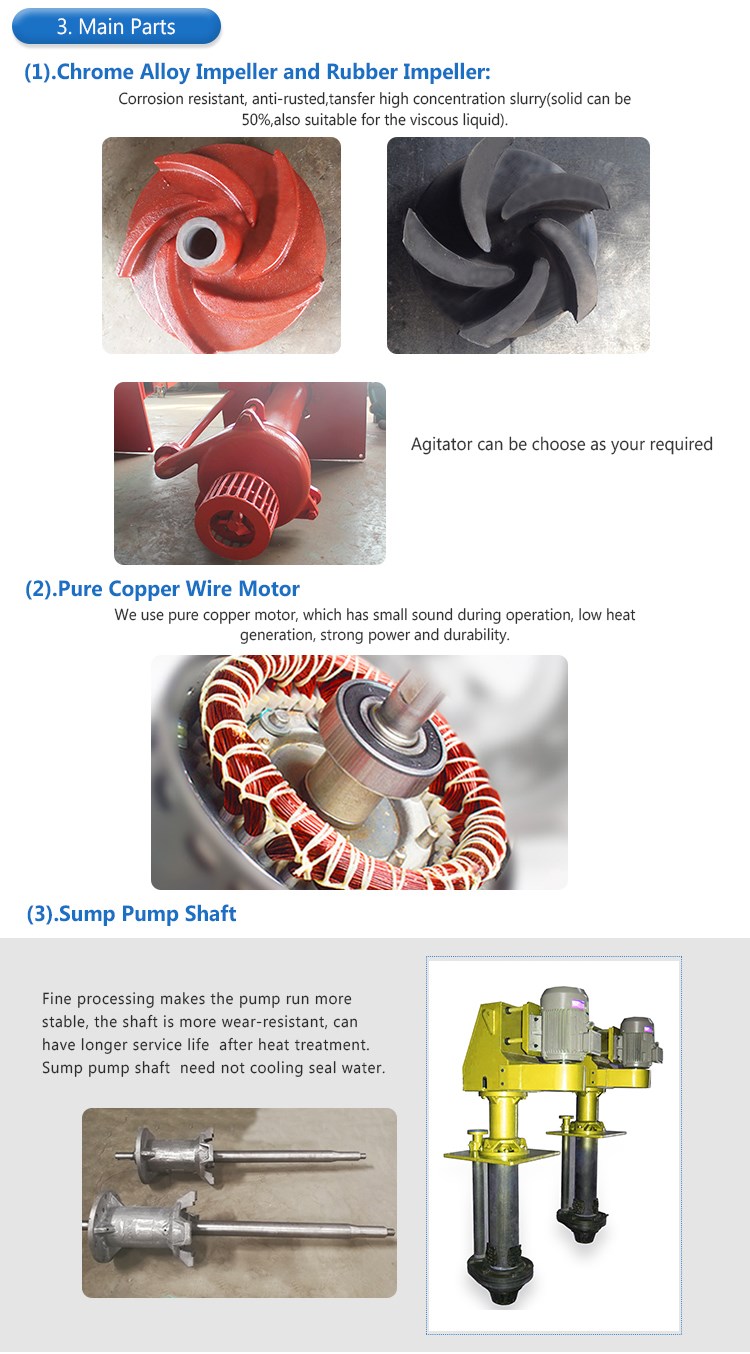

Cánh quạt mở được thiết kế với các lưỡi ở cả hai bên để cân bằng lực ly tâm và đảm bảo hoạt động ổn định. Đường dẫn dòng chảy rộng cho phép các hạt lớn và bùn có độ nhớt cao đi qua.
Cụm ổ trục mỡ truyền động
: Vòng bi lăn côn hai dãy gần với đầu trục bơm hơn, trong khi vòng bi lăn trụ một dãy gần với ổ đĩa hơn .
Kiểu lắp đặt
DC: Đế lắp động cơ được đặt phía trên cụm ổ trục, do đó dễ dàng thay thế hoặc sửa chữa các bộ phận động cơ. BD : Đai chữ V được sử dụng để kết nối trục động cơ và trục bơm chìm
nặng thẳng đứng . Khung đỡ động cơ được lắp phía trên cụm ổ trục, cho phép dễ dàng thay thế bánh xe rãnh. Mục đích của việc hoán đổi bánh xe rãnh là để thay đổi tốc độ quay của trục bơm để phù hợp với các ứng dụng bơm khác nhau hoặc phù hợp với bơm chìm bị mòn.

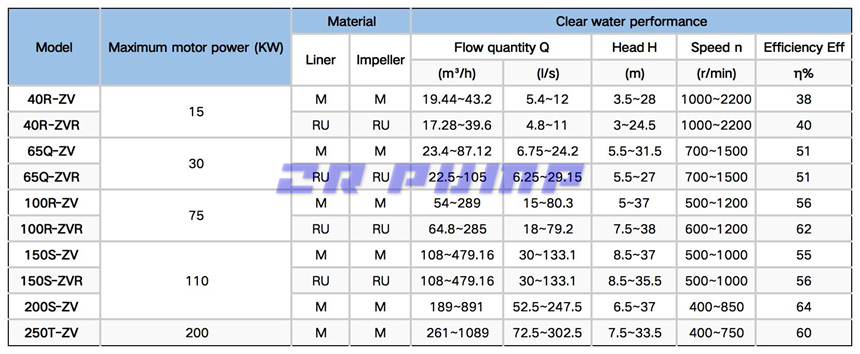

Bảng hiệu suất nước trong MV (R)

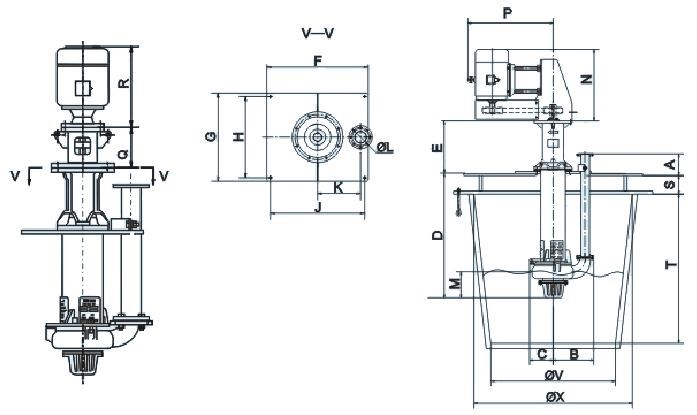

Bản vẽ phác thảo
Kích thước phác thảo
